トップページ> 19インチ ケーブリングラック『CPMRシリーズ 』

19インチ ケーブリングラック CPMRシリーズ
HUMAN統合配線ラック「マルチラックシリーズ」のハイエンド機種としてデザインされた CPMRシリーズは、大容量/高密度ケーブル収容ラックの構築が可能です。 さらにドア、サイドパネルのオプション装着が可能になり、 データセンター等への設置時におけるセキュリティポリシーへの対応も可能になりました。

19インチ ケーブリングラック CPMRシリーズの特徴

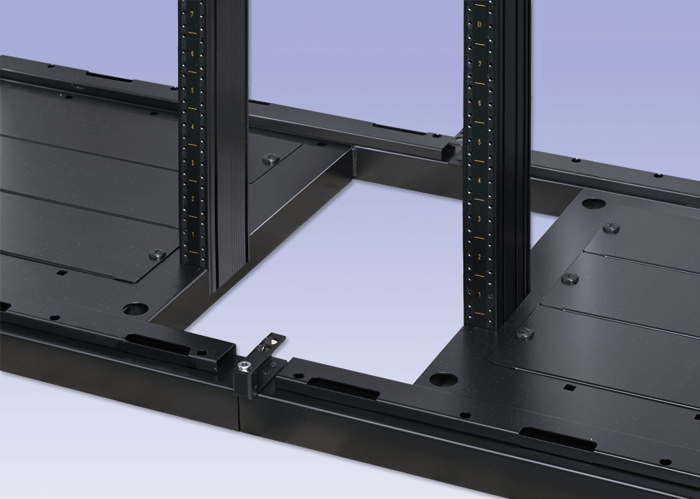

ベース&トップ部のケーブル流入路デザインを一新!
19インチ ケーブリングラック CPMRシリーズ ケーブル流入部 多量のケーブルを受け入れるため、ケーブル流入路(ケーブルアイル)を見直し。さらにマシンルームのエアレーションにも配慮したデザインに進化いたしました。
ベース&トップのデザインを共用することで床下/架上どちらからも同量のケーブルが流入可能。マシンルーム全体のケーブルルートと空調にも配慮しながら、ケーブリングラックの導入が可能です。

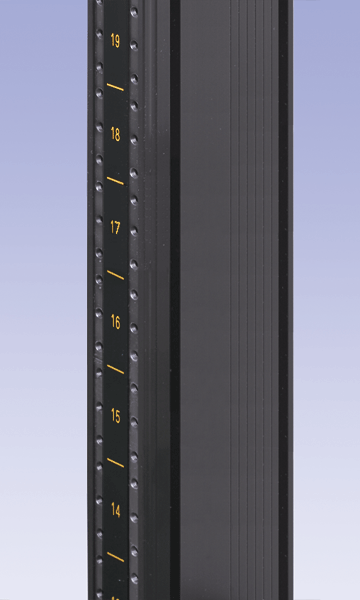

「RMU表示付」多機能オリジナル19インチフレーム
19インチ ケーブリングラック CPMRシリーズ RMU表示付多機能オリジナル19インチフレーム 主要フレームに独自の断面構造を有する軽量で多機能なアルミ押出型材のフレームを採用!
19インチ規格と融合したM5ネジデュアルバーナットラインにより、19“パネル類とアクセサリー類の干渉がなく、作業性の向上と柔軟なオプション装着を可能としています。

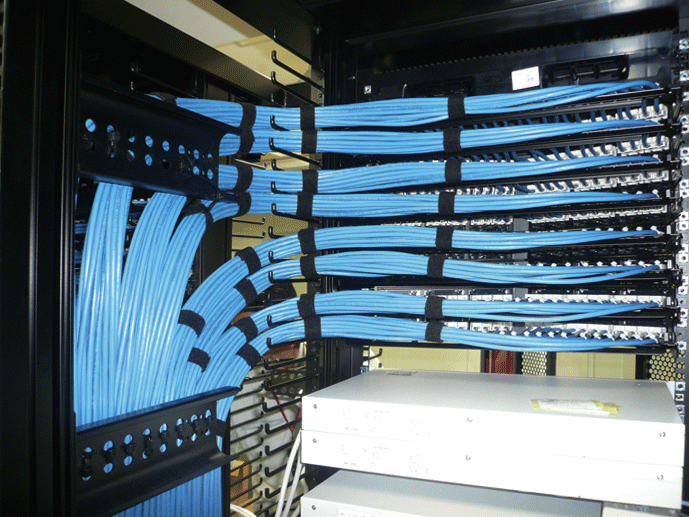

ローカルケーブルマネジメント
19インチ ケーブリングラック CPMRシリーズ ローカルケーブルマネジメント パッチ&ケーブルラックに必須なケーブルマネジメトアクセサリーに加え、ローカルケーブルサポートアイテムも充実させました。

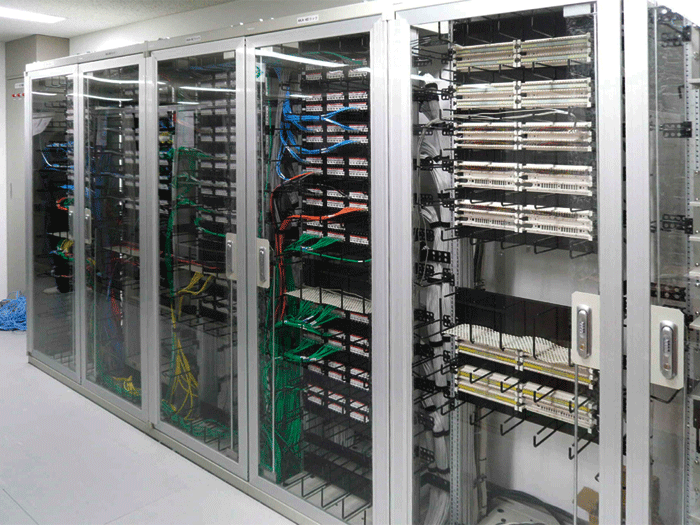

多彩な外装アレンジにも対応!
19インチ ケーブリングラック CPMRシリーズ 多彩な外装アレンジ 設置環境や実装物に併せて、ドア/サイドパネル類の外装アレンジも可能です。
さらに前後に装着可能なドアは連結時においても180°ターンを確保しながらクイックリリース機能も有し、圧倒的な作業性を確保しています。
グリーンITに適したライトカラー仕様も!
19インチ ケーブリングラック CPMRシリーズ ライトカラー仕様 マシンルーム内の照度を抑えながらも作業性と視認性の向上が図れるライトカラー仕上げもございます。s

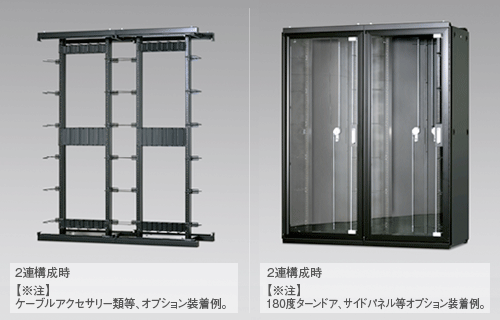

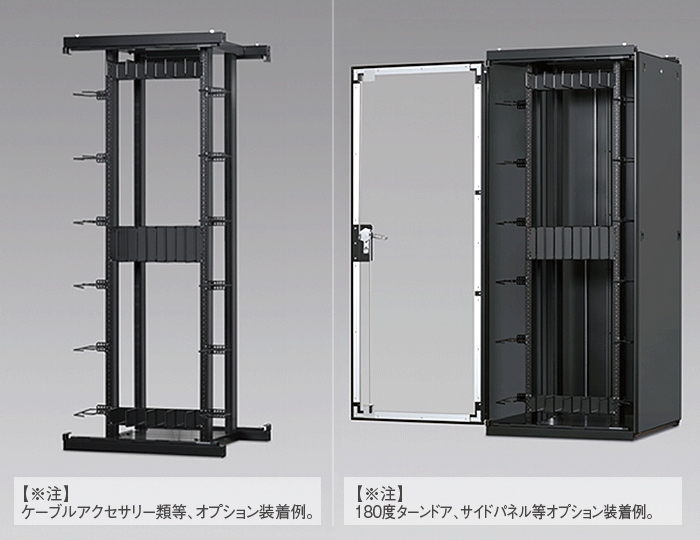

19インチ ケーブリングラック CPMRシリーズ シングルサイドスペック
壁面設置、クローゼットルーム内でのケーブリングラック、パッチラック構築として最適です。
19インチ ケーブリングラック CPMRシリーズ 片面実装タイプ
本体型番 カラー サイズ(mm) 有効高さ(mm) 自重
CPMR2-80-19-60BL ブラックカラー仕様 W800×H2000×D600 1900/42Uマウントモデル 39.5kg
CPMR2-80-19-60WG ライトカラー仕様(準標準品) W800×H2000×D600 1900/42Uマウントモデル 39.5kg
【構成内容】 42U実装本体フレーム、ケーブルタイブラケット12本、バーチカルケーブルリング12個、化粧ビス100個

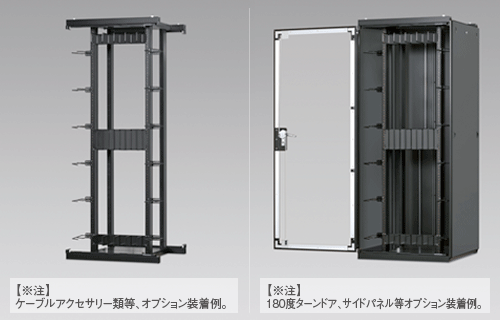

19インチ ケーブリングラック CPMRシリーズ ダブルサイドスペック
両面実装によるケーブルルートの集約で、高密度なデータセンター向けパッチラックの構築に最適です。また、4本のフレームを活用し、ケーブル&ネットワーク機器搭載ラックとしても構築できます。
19インチ ケーブリングラック CPMRシリーズ 両面実装・機器実装タイプ
本体型番 カラー サイズ(mm) 有効高さ(mm) 自重
CPMR4-80-19-100BL ブラックカラー仕様 W800×H2000×D1000 1900/両面
42Uマウントモデル
63.5kg
CPMR4-80-19-100WG ライトカラー仕様(準標準品) W800×H2000×D1000 1900/両面42Uマウントモデル 63.5kg
【構成内容】 両面42U実装本体フレーム、ケーブルタイブラケット24本、バーチカルケーブルリング12個、化粧ビス100個
Adobe Readerダウンロード
PDFファイルをご覧いただくためには、Adobe Reader が必要です。
アドビ社のサイトより無料でダウンロード可能です。
19インチ ケーブリングラック CPMRシリーズ オプションアイテム

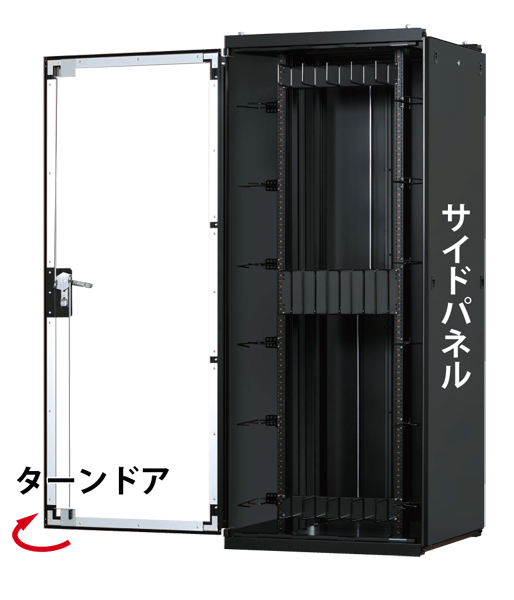

19インチ ケーブリングラック CPMRシリーズ サイドパネル ターンドア
サイドパネル
ラック列終端部に装着できるKEY付パネル
CPMR2用 型番:CPMRSP19-60BL 重量:9.8kg
CPMR4用 型番:CPMRSP19-100BL 重量:16.2kg
180°ターンドア
ラック前後に装着可能な180°ターンドア
アクリル窓ドア 型番:
CPMRFA80-19BL
重量:15.8kg
パンチングドア 型番:
CPMRFP80-19BL
重量:17.5kg
ソリッドドア 型番:
CPMRFD80-19BL
重量:18.0kg

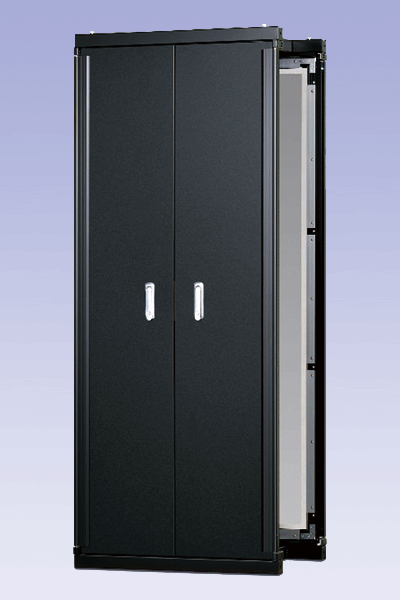

ソリッド観音ドア 型番:
CPMRFDW80-19BL
重量:24.0kg
※観音ドアレイアウト時は140°ターンです。
※他のドアデザインもご相談ください。
※ライトカラー仕様は型式末尾がBL⇔WGです。

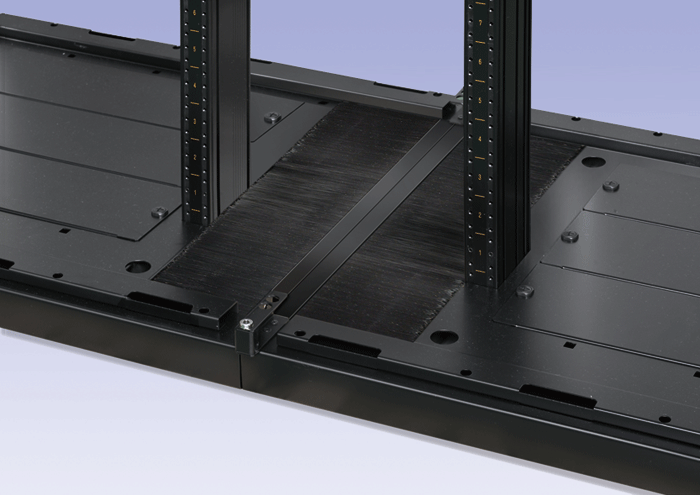

19インチ ケーブリングラック CPMRシリーズ ケーブルアイルブラシ
ケーブルアイルブラシ
メインケーブルアイルのエアレーションコントロール用
CPMR2用 型番:CPMRCAB80-60BL
CPMR4用 型番:CPMRCAB80-100BL
※ケーブルアイルブラシは、1対セットとなります。
19インチ ケーブリングラック CPMRシリーズ ラウンドケーブルサポート
ラウンドケーブルサポート
デリケートなローカルケーブル包縛用。
標準添付のケーブルタイブラケットと組み替えてご利用ください。
D200サイズ 型番:RCS-200BK
19インチ ケーブリングラック CPMRシリーズ ケーブルタイブラケット

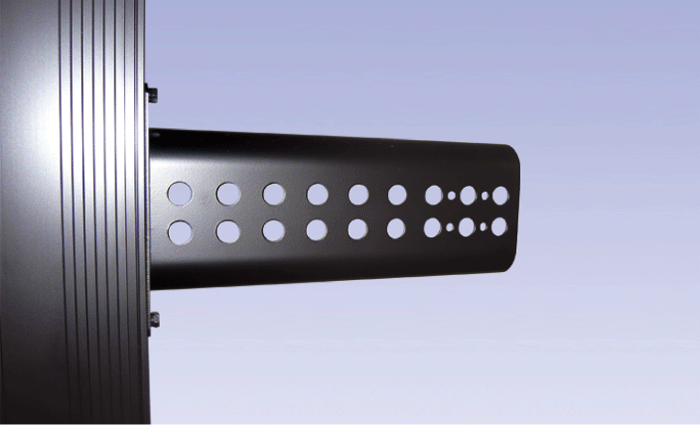

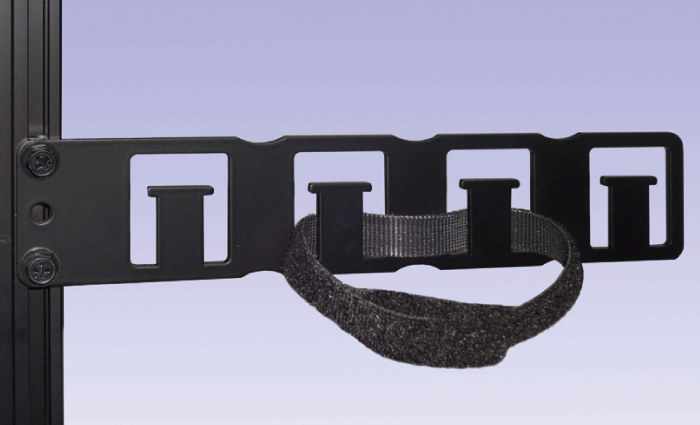

ケーブルタイブラケット(増設用)
ローカルケーブルの包縛用
D200サイズ 型番:CTB-200BK
※標準でCPMR2は12本、CPMR4には24本装備。
ループケーブルタイ 10本入
W12.7×L305ストリップ型 型番:RCT-L305
19インチ ケーブリングラック CPMRシリーズ ワイヤーマネージャー

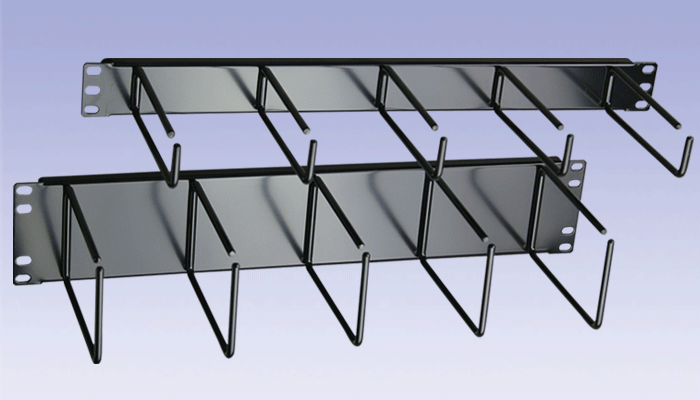

ワイヤーマネージャー(19”パネル
19"マウントで、横方向のケーブル管理に。
1U-D150サイズ
型番:CM-44BK
2U-D150サイズ
型番:CM-88BK
4U-D150サイズ 型番:CM-177BK
19インチ ケーブリングラック CPMRシリーズ フィンガーケーブルガイド
フィンガーケーブルガイド
横方向から縦方向へのケーブルサポートに。 連装すればアングル型パッチパネルにも有効です。
2U/3フィンガーD150サイズ 型番:FCG-2UBK
5U/5フィンガーD150サイズ 型番:FCG-5UBK
※フィンガーケーブルガイドは左右1対セットです。

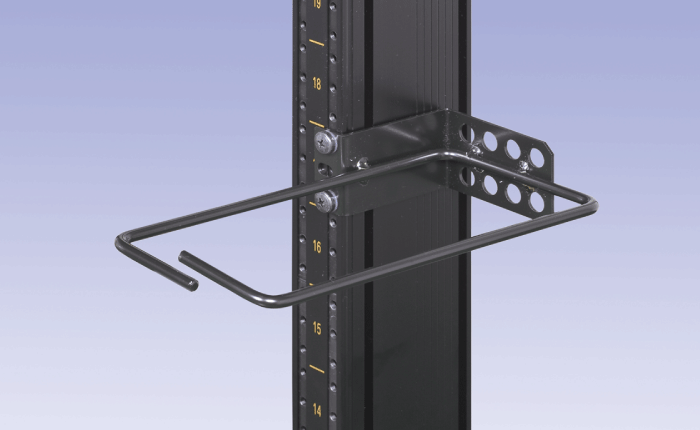

19インチ ケーブリングラック CPMRシリーズ サイドバーチカルリング

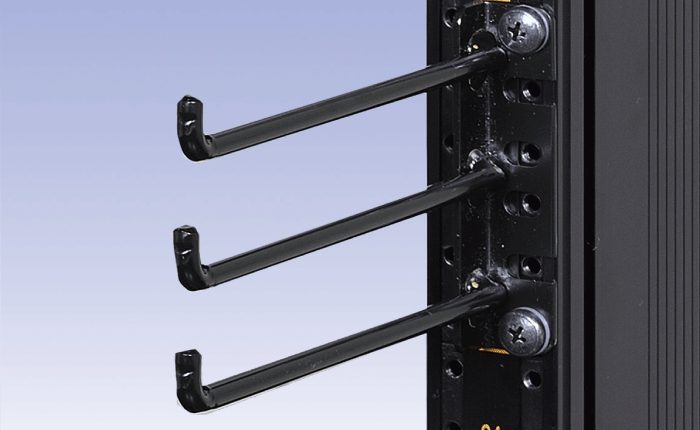

サイドバーチカルリング(増設用)
CPMR4リア面パッチパネル実装時などの追加用。
D150+70サイズ 型番:VRS80-D150BK
注:CPMR2/CPMR4共、前面に12個標準装備しています。
19インチ ケーブリングラック CPMRシリーズ 収納トレイ

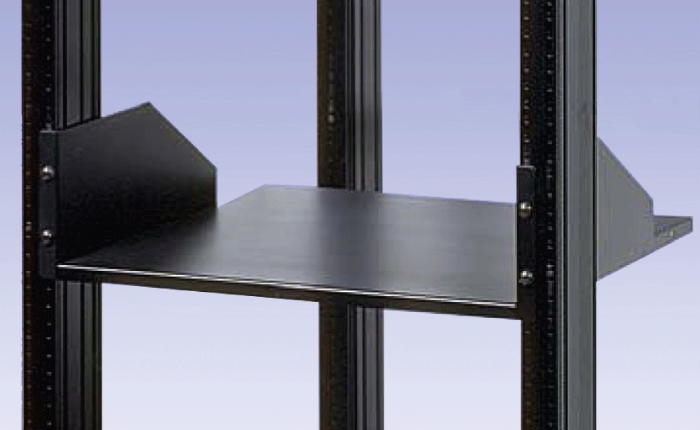

収納トレイ(許容荷重20kg)
ラックマウントできない小型機器の置台に。
2U-D315サイズ 型番:HSRE88-315B
2U-D420サイズ 型番:HSRE88-420B
2U-D525サイズ 型番:HSRE88-525B
19インチ ケーブリングラック CPMRシリーズ パネル用化粧ビス

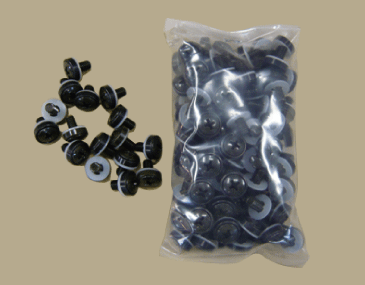

パネル用化粧ビス(追加用)
パッチパネルなど19”パネルの装着用。
黒M5サイズ100個入 型番:MB-14EB-100P
注:CPMR2、CPMR4共、1袋(100個)標準添付しています。

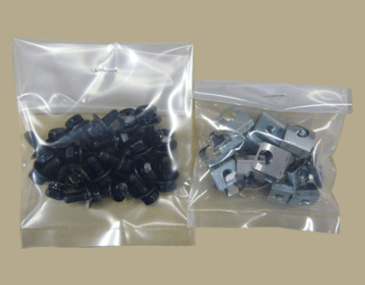

19インチ ケーブリングラック CPMRシリーズ 部品用取付ビス&ナット
部品用取付ビス&ナット
リング/ガイド等の部品類装着用。
黒M5サイズ20組入 型番:APM5CN-12B-20P
19インチ ケーブリングラック CPMRシリーズ オプション〜給電ソリューション〜

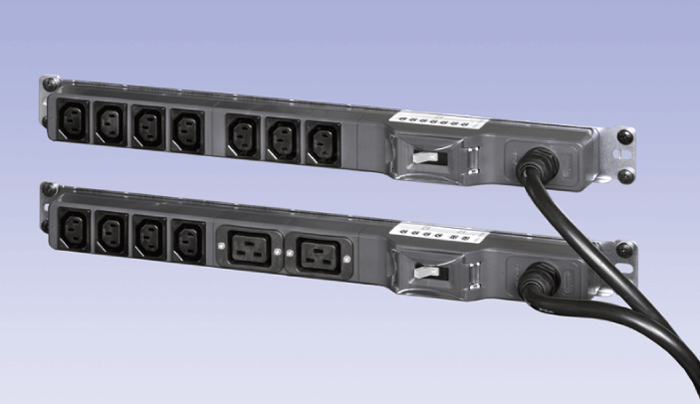

19インチ ケーブリングラック CPMRシリーズ 19''マウント200V PDU
19”マウント 200V PDU(日本製)
中型ネットワークスイッチやルーターなどの給電に。
画上段:C13x7
型番:ME8635TA3
画下段:C19x2・C13x4 型番:ME8636TA3
共通仕様 定格 16A/250V 20Aブレーカ付
 VCTケーブル*3m L6-20プラグ付
19インチ ケーブリングラック CPMRシリーズ 縦型100Vコンセントバー

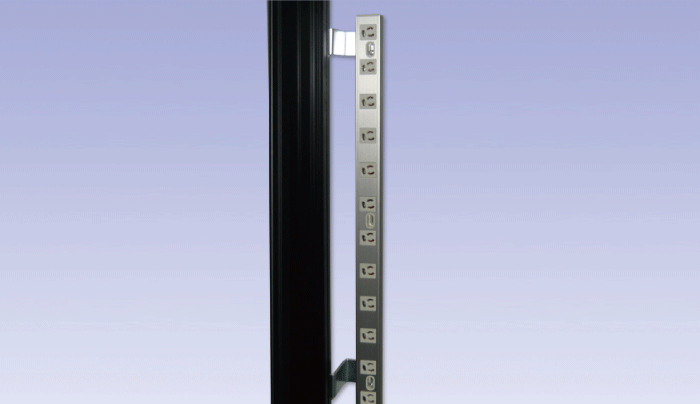

縦型 100V コンセントバー(日本製)
ハブなどの100V給電に。
CPMR共用
型番:CPMRACR-1012
仕様 接地コンセント12口
定格 15A/100V VCT2sq3mプラグコード付
 (リアサイド取付金具付、ビス&ナット付)
19インチ ケーブリングラック CPMRシリーズ 〜設置ソリューション〜
19インチ ケーブリングラック CPMRシリーズ U型チャンネルベース

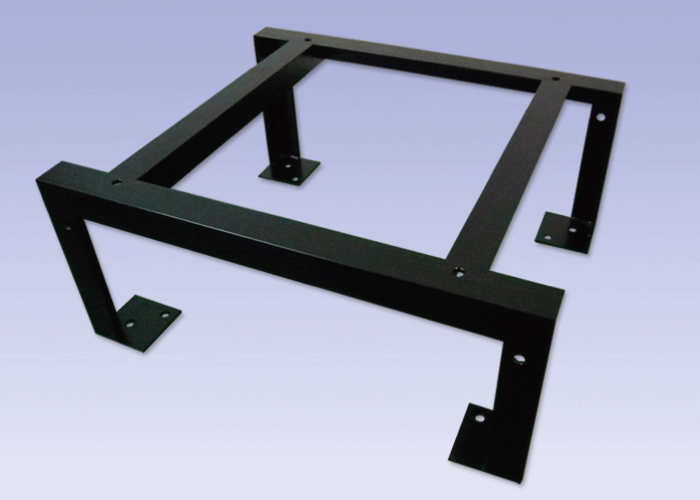

U型チャンネルベース
CPMR2用 型番:CPMRCB80-60-H***
CPMR4用 型番:CPMRCB80-100-H***
H寸は、フロア高さにより都度指定
絶縁材(ラック:チャンネルベース間用)
CPMR2用 型番:CPMRINP80-60
CPMR4用 型番:CPMRINP80-100
19インチ ケーブリングラック CPMRシリーズ 天井連結プレート
天井連結プレート(CPMRラック天井連結用)
CPMR共用 型番:CPMRJPT-12
19インチ ケーブリングラック CPMRシリーズ ラック固定ボルト

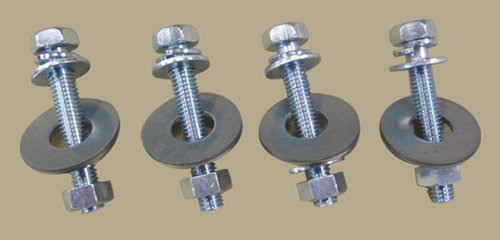

ラック固定ボルト(CPMRラック⇔架台締結用)
CPMR共用 型番:APM8-50 ASSY(4本/組)
