  ICTラックRSシリーズ

  ICTラックRNシリーズ

HUMAN 情報通信向けサーバーラック、ネットワークラック

HUMAN情報通信め向け19インチラックのハイエンド機種としてデザインされた「RS/RNシリーズ」は、 マシンルームやデータセンターでの高密度地実装構築が可能です。さらにドア、ボトム&トッププレート のアップグレードや各種カスタマイズにより、様々な設置環境や収納機器の要求に柔軟に対応でき、ICT インフラのインターフェースとして期待に応えます。

RS、RNの特徴

全ての機種で81%開口ドア装備

2019年の改良(アップデート)により、BASICグレードも81%開口ドア標準装備となりました。
さらに、85.2%開口のスーパーベンチレーションドアをアップグレードアイテムに追加しました。

プロダクトマイレージに優位な首都圏国内生産!
近隣生産の地理的要件を最大限に生かし、物品の輸送による環境負荷を軽減。

生産拠点から設置場所までの距離も輸送エネルギー負担になります。HUMAN ICTラックなら、ICTラック の最大設置エリアである首都圏で生産されるため、環境負荷を軽減できます。
さらに様々なカスタマイズやサポートにも迅速に対応いたします!

スケルトン・インフィル概念による持続的なラックの運用を提案!
HUMAN ICTラックは近隣生産&サポートを生かした将来のインフィルリフォームを提案し、持続的なラック運用を支援。

ラックの構成を構造躯体である本体フレーム(スケルトン)と外装及び内部構成部品(インフィル)と に分けて捉え、実装物の変化や設置環境/運用環境の変化に合わせ、インフィルの部分のみ適正な状態に リフォームし、継続利用を推進します。

オンサイト作業にも配慮した機能デザイン!
HUMAN ICTラックのデザインは、ラックに携わる全ての人のストレスフリーを目指します。

ICTラックを用いて実際にシステム運用するまでには、設置工事作業や、設置後の機材/部材インストール 作業が必要です。これらの工事/作業がスムーズに負担なくできれば、作業時間の短縮となり、結果システム 運用までのリードタイム短縮に繋がります。

安心の耐震性能

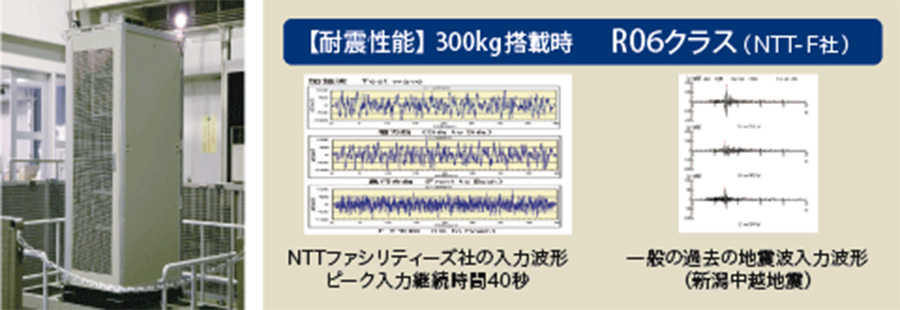

日本国内で最も信頼性の高い通信機器筐体の耐震試験であるNTTファシリティーズ社の耐震評価において、 標準仕様状態で充分な耐震性能が実証されました。(NTT-F R06クラス)

耐震テスト画像

充分な許容荷重

アルミ型材と鋼板によって構成されるHUMAN ICTラックは、ALLスチールラックより軽量ながら、 適切な許容荷重を有しています。

【静許容荷重】800kg(垂直据置及び吊り下げ時/社内評価)

RS,RNの概要

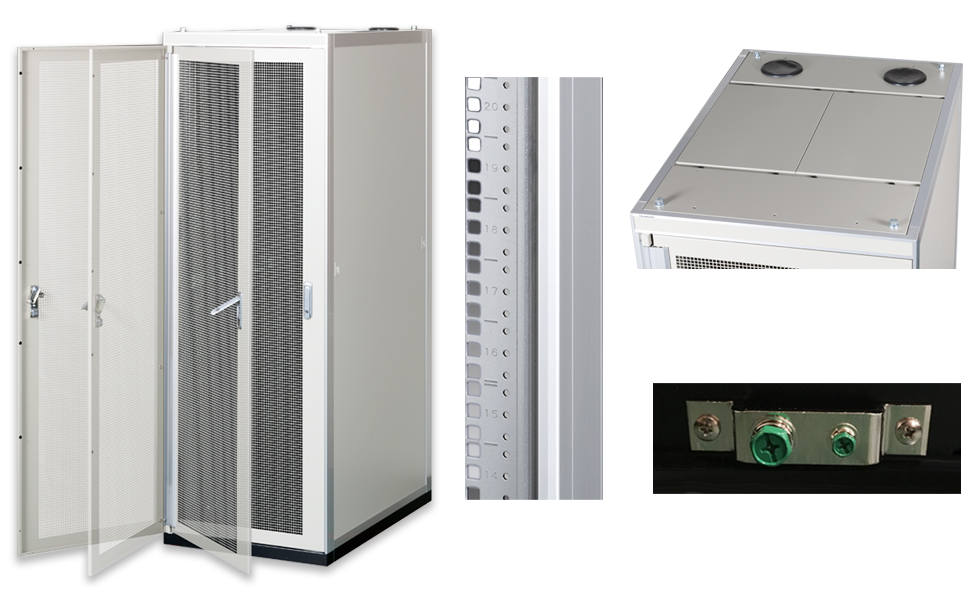

構造躯体である本体フレーム(スケルトン)は同一としながらも、外装及び内部構成部品(インフィル)部分をサーバーラック用《RS》とネットワークラック用《RN》と明瞭に分類し、それぞれの受け入れなければならない機器/機材の適切なインストールをそれぞれのデザインで支援します。 このデザイン分類とラックサイズ構成により、同一架列内にそれぞれのラックを違和感なく混在することも可能となり、より柔軟なデータセンター構築が現実のものとなります。

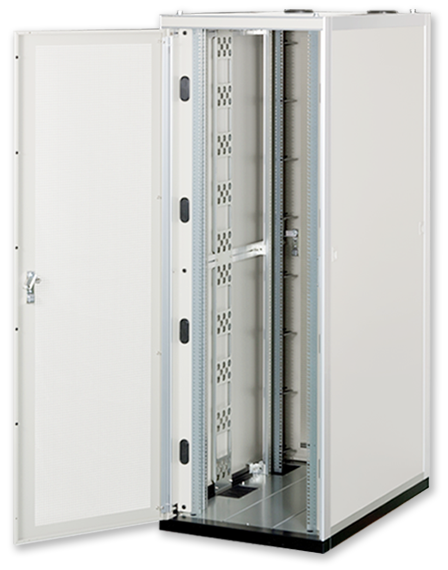

RSサーバーラック画像

フロントパネル面の露出突出が少なく、前面からのケーブルアクセスがない機器を搭載する目的でデザインされています。
ドア通風デザインは、後方排気されるマシンを想定しています。19インチフレームは、多くのサーバーに添付されるラックマウントレールキットの取付許容領域に整合する位置関係でセットアップされます。アジャストすることも可能です。
※サイドパネルは全てオプション選定となります。

BASIC TYPE & PREMIUM TYPE

ICTラックとして基本的な仕様を満たし、初期導入コストを圧縮したBASIC仕様と、あらゆる設置環境 に対応でき、最新のデザインを反映させたPREMIUM仕様の2機種を設定いたしました。 もちろん部分的なアップグレードも可能となるよう両仕様のデザイン整合も図られています。

ベーシックタイプ

RSシリーズ ベーシックタイプ詳細画像

小中規模マシンルームやデータセンターのエントリー仕様としての基本構成モデルです。
もちろん部分アップグレードにも備えた構造を有しておりますので、状況変化にも柔軟に対応 可能です。
※サイドパネルは全てオプション選定となります。

■NTT-F社R06耐震性能構造
■前後クイックリリース機能付180°ターンドア
■通線加工付分割トッププレート
■RMU刻印付19”マウントフレーム4本
■ベース部、アース端子装備

RSベーシック仕様図ダウンロード

RS60 BASIC 仕様
W600タイプ機器実装42Uマウントモデル

品名記号 外形寸法(mm) 重量(kg)
H W D
RS60C-19-100Y/BASIC 2003/42U実装 600 1000 80
RS60C-19-110Y/BASIC 1100 82
RS60C-19-120Y/BASIC 1200 82

RS70 BASIC 仕様
W700タイプ機器実装42Uマウントモデル

品名記号 外形寸法(mm) 重量(kg)
H W D
RS70C-19-100Y/BASIC 2003/42U実装 700 1000 93
RS70C-19-110Y/BASIC 1100 95
RS70C-19-120Y/BASIC 1200 97

RS80 BASIC 仕様
W800タイプ機器実装42Uマウントモデル

品名記号 外形寸法(mm) 重量(kg)
H W D
RS80C-19-100Y/BASIC 2003/42U実装 800 1000 103
RS80C-19-110Y/BASIC 1100 105
RS80C-19-120Y/BASIC 1200 107

RSシリーズ プレミアムタイプ

RSシリーズ プレミアムタイプ詳細画像
RSプレミアム仕様図ダウンロードはこちら


BASIC仕様からのアップグレード内容

■エアレーション対策

エアレーションに配慮されたプレミアム仕様のボトム&トッププレート及び諸部品は、あらゆる設置環境と空調デザインに対応します。 また、将来に向けてのゾーン隔離ソリューションにも配慮されています。

■ケーブルマネジメントデザイン

入出する多様なケーブル類をしっかりマネジメントできるよう、適切なアイテムを追加装備しています。

※サイドパネルは全てオプション選定となります。
※単位開口率=通風加工が施された平面部位100m㎡における通風領域と残領域の割合。

RS70 PREMIUM 仕様
W700タイプ機器実装42Uマウントモデル

品名記号 外形寸法(mm) 重量(kg)
H W D
RS70C-19-100Y/PREMIUM 2003/42U実装 700 1000 109
RS70C-19-110Y/PREMIUM 1100 112
RS70C-19-120Y/PREMIUM 1200 115

RS80 PREMIUM 仕様
W800タイプ機器実装42Uマウントモデル

品名記号 外形寸法(mm) 重量(kg)
H W D
RS80C-19-100Y/PREMIUM 2003/42U実装 700 1000 124
RS80C-19-110Y/PREMIUM 1100 127
RS80C-19-120Y/PREMIUM 1200 130

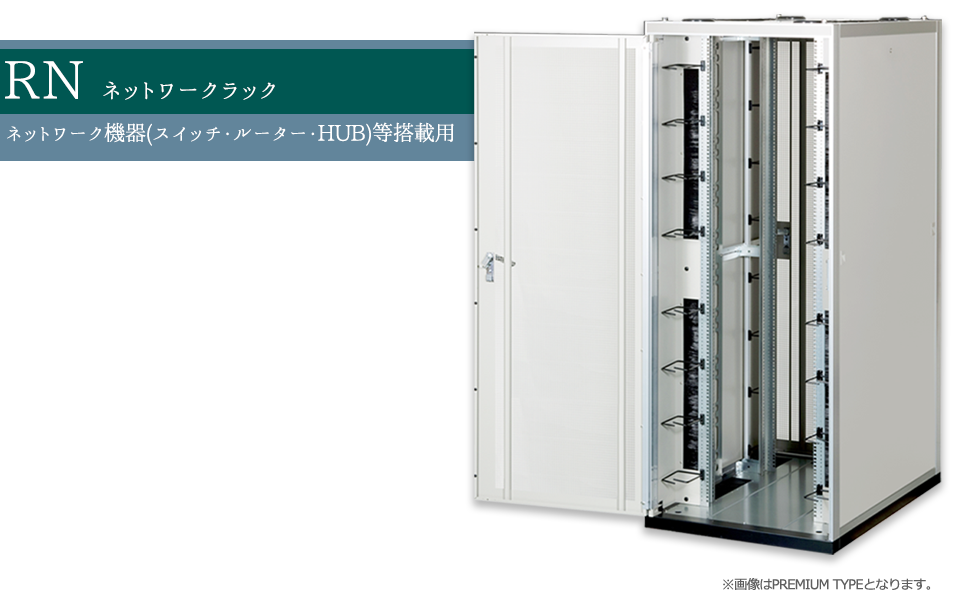

RNネットワークラック

前後面にポートを有するネットワーク通信機器を搭載収容する目的でデザインされ、ラック本体の容積を効率よく利用できるよう配慮しました。フロント19“フレームはパネル面とドア内法までの寸法を大きくとり、ケーブルアクセスとマネジメントに充分なスペースが確保されています。また、外部からのローカルケーブル受け入れについても適切にマネジメントできるよう配慮されています。
※サイドパネルは全てオプション選定となります。

ベーシック 基本タイプ

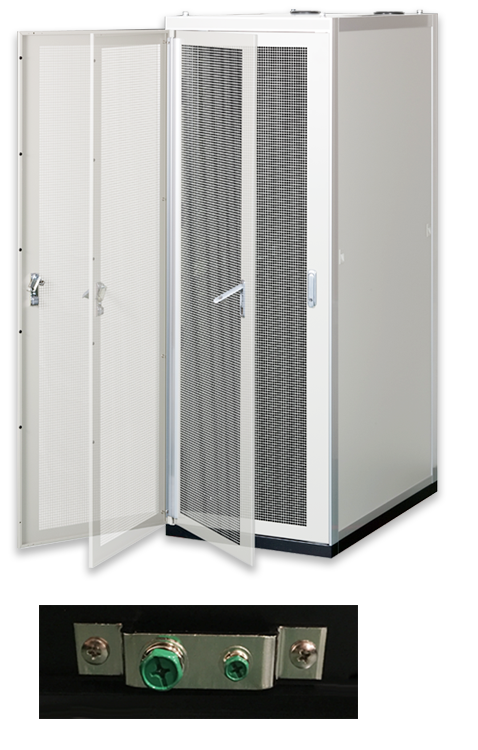

RNシリーズ ベーシックタイプ詳細画像
RNベーシック仕様図ダウンロードはこちら

小中規模マシンルームやデータセンターのエントリー仕様としての基本構成モデルです。もちろん部分アップグレードにも備えた構造を有しておりますので、状況変化にも柔軟に対応可能です。
※サイドパネルは全てオプション選定となります。

■NTT-F社R06耐震性能構造
■前後クイックリリース機能付180°ターンドア
■通線加工付分割トッププレート
■RMU刻印付19”マウントフレーム4本
■ベース部、アース端子装備







RN70 BASIC 仕様
W700タイプ機器実装42Uマウントモデル

品名記号 外形寸法(mm) 重量(kg)
H W D
RN70C-19-100Y/BASIC 2003/42U実装 700 1000 103
RN70C-19-110Y/BASIC 1100 105
RN70C-19-120Y/BASIC 1200 107

RN80 BASIC 仕様
W800タイプ機器実装42Uマウントモデル

品名記号 外形寸法(mm) 重量(kg)
H W D
RN80C-19-100Y/BASIC 2003/42U実装 700 1000 113
RN80C-19-110Y/BASIC 1100 115
RN80C-19-120Y/BASIC 1200 117

RNシリーズ プレミアムタイプ詳細画像

BASIC仕様からのアップグレード内容

■エアレーション対策

エアレーションに配慮されたプレミアム仕様のボトム&トッププレート及び諸部品は、あらゆる設置環境と空調デザインに対応します。 また、将来に向けてのゾーン隔離ソリューションにも配慮されています。

■ケーブルマネジメントデザイン

入出する多様なケーブル類をしっかりマネジメントできるよう、適切なアイテムを追加装備しています。

※サイドパネルは全てオプション選定となります。
※単位開口率=通風加工が施された平面部位100m㎡における通風領域と残領域の割合。

RN仕様図ダウンロードはこちら

RN70 PREMIUM 仕様
W700タイプ機器実装42Uマウントモデル

品名記号 外形寸法(mm) 重量(kg)
H W D
RN70C-19-100Y/PREMIUM 2003/42U実装 700 1000 115
RN70C-19-110Y/PREMIUM 1100 118
RN70C-19-120Y/PREMIUM 1200 121

RN80 PREMIUM 仕様
W800タイプ機器実装42Uマウントモデル

品名記号 外形寸法(mm) 重量(kg)
H W D
RN80C-19-100Y/PREMIUM 2003/42U実装 800 1000 130
RN80C-19-110Y/PREMIUM 1100 134
RN80C-19-120Y/PREMIUM 1200 137

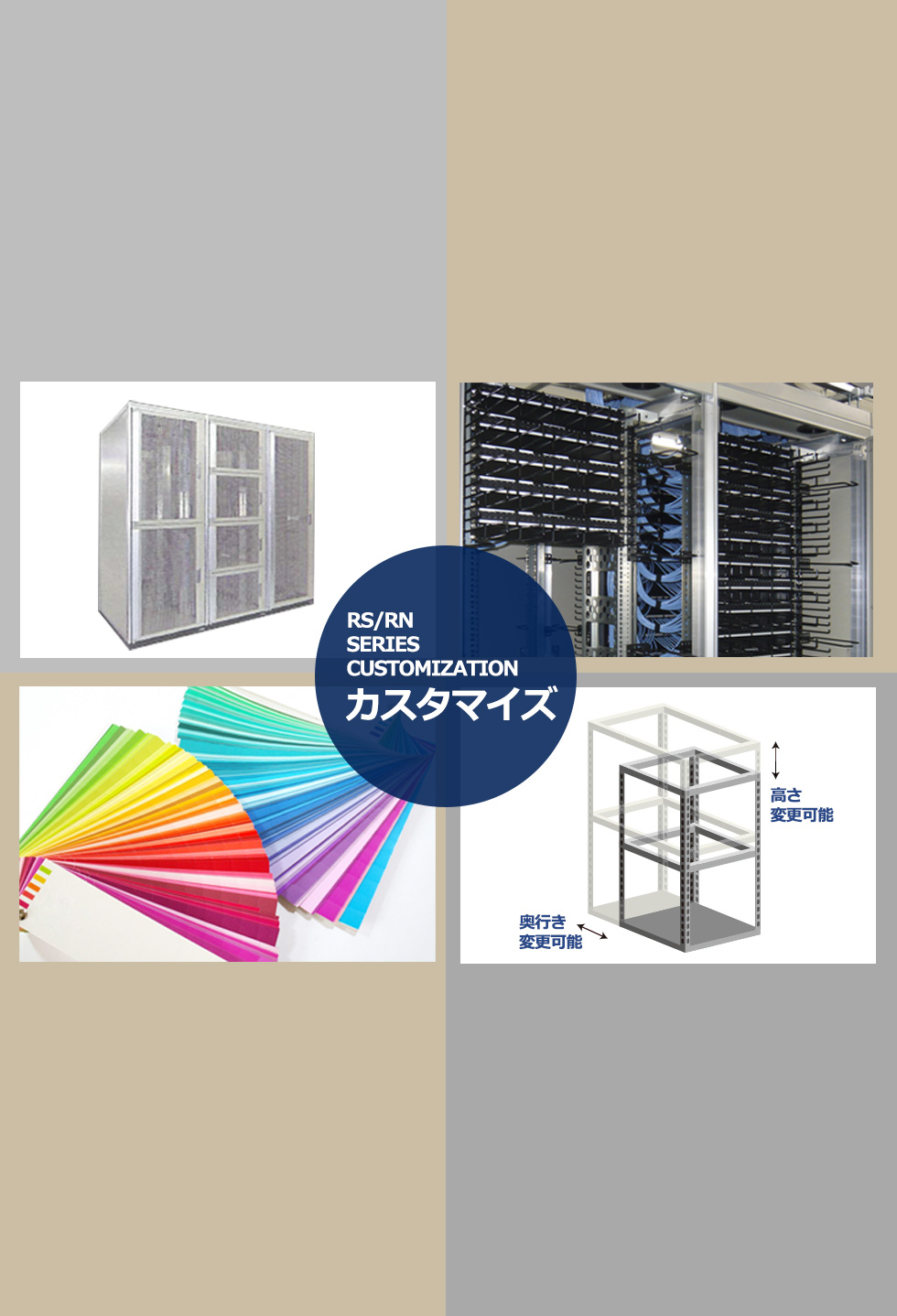

カスタマイズRS/RN SERIES CUSTOMIZATION

カスタマイズ画像

ハウジング用分割 サーバーラックアレンジ

2分割(20u×2)/4分割(10u×4)ラック仕様ハウジングラックへのカスタマイズも可能です。 各区画の保安を担保しつつ、初期施工(設置、通信ケーブル/電源ケーブルの導入)での作業にも 配慮したデザインとしています。各区画へのPDUや通信ポートの設置も、 指定アイテムに合わせソリューションされ、マシン実装領域を侵すことはありません。
また区画隔壁シェルフを取り除き、19”フレームとドアを通常品に戻せば、 単体の42Uサーバーラックとして再生利用することが可能となります。

※通信ケーブル/電源ケーブルの流入経路の事前確認が必要となります。




MDF配線ラックアレンジ

RN型ネットワークラックをベースに、パッチパネルの実装を目的とした配線ラックへのカスタマイズが可能です。 適切なフレームレイアウトやケーブルマネジメントアイテムとドアアレンジにより、同一架列内に、違和感なくレイアウトできます。
ドア開きをラック毎に観音仕様にできます。基本性能であるドア180°開きは担保されます。

※ドア開き方向アレンジは、オーダー時にご指定ください。




チェンジカラーアレンジ

オーダー時にラック外装色を変更することが可能です。ブロックごとにカラーを変えたり、コーポレートカラーを用いたりと、プロジェクト単位でのカラーアレンジをリーズナブルなコストで対応いたします。

※標準色=アイボリー(5Y7/1)となります。




ラックサイズアレンジ

設置環境や設置先建物の都合によるラックサイズアレンジも可能です。奥行きと高さについては、構造材にアルミ型材を用いておりますので、細かな寸法アレンジが可能です。



作業軽減オプションRS/RN SERIES OPTION

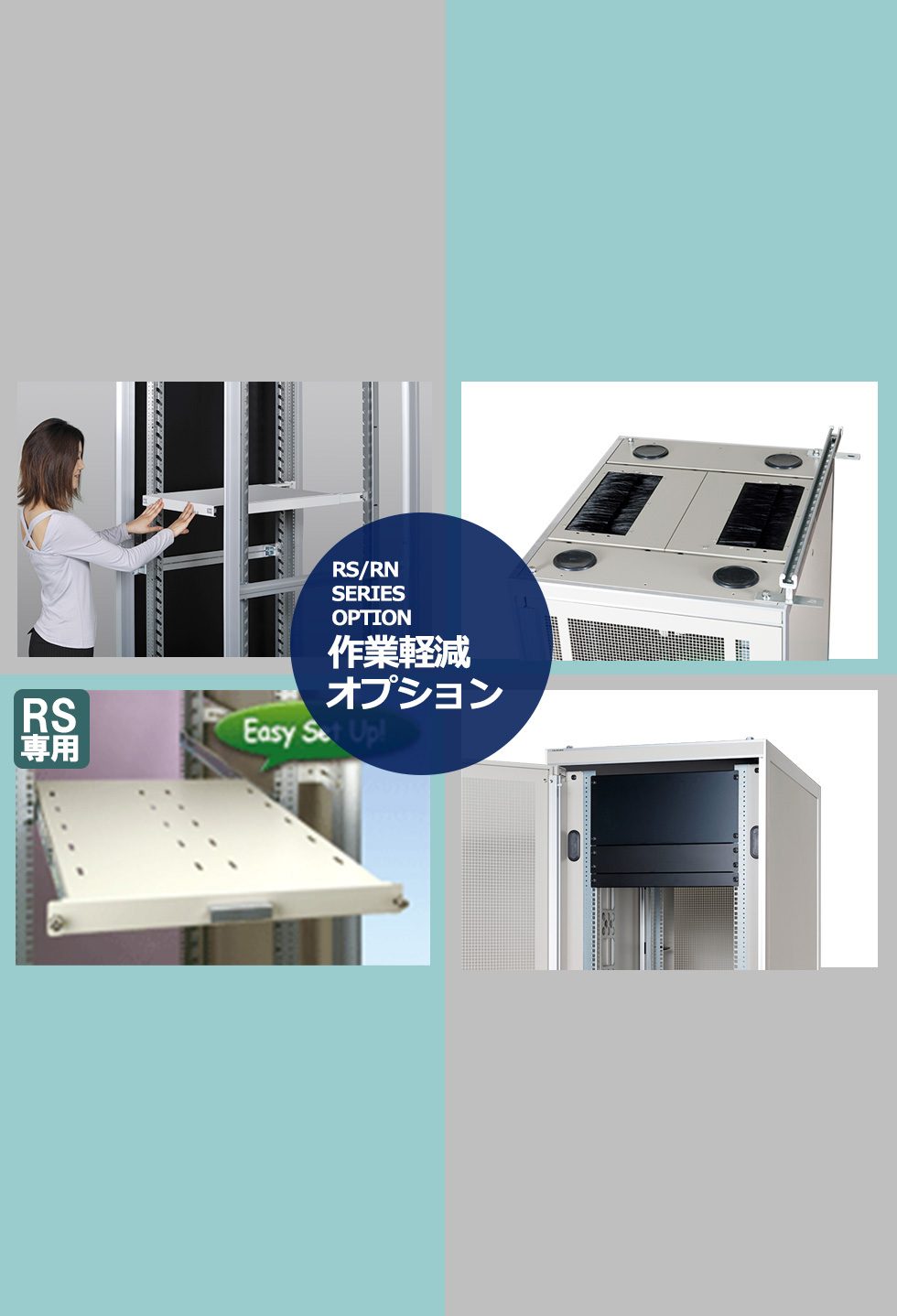

作業軽減オプション画像

ツールレスシェルフ

オンサイトにおける機器実装作業において、テンポラリー用途などシェルフ据置シーンも少なくありません。昨今、サーバーのインストールにおいてもツールレスがあたり前になりつつある中、同等の作業でシェルフの装着を完了でき、作業者の労務軽減を支援します。また正面サイズが1Uとなっているので、エアフロー障害の懸念もありません。 (装着所要時間:約30秒)ツールレスシェルフ.PAT(許容荷重:80kg) 前後の19”フレーム距離に追従するアジャスタブルメンバ構造を持ち、ツールレスで装着可能なシェルフ。

ツールレスシェルフの商品詳細はこちら




ダクターチャネル
リフトアップ天井連結プレート

架上配線時におけるケーブル保持手段として、ラック上部にケーブルラダーラックを施工する場合、本製品を利用することによりダクターチャネルの設置作業軽減を図ることが出来ます。支持部には、施工性に配慮しW3/8ナットを用いています。
※ケーブルラダーラック、ダクターチャネルは、メーカーの施工基準に準じて施工願います。

※ドア開き方向アレンジは、オーダー時にご指定ください。




クイックアタッチスライドシェルフ

ラックマウントキットのないマシンやメンテナンスの煩雑な据置機器のためのスライド式シェルフです。アウターメンバーに最新のサーバー付属と同等のツールレスラックマウントキットを用いていますので、インストールもストレスフリーで完了します。 (装着所要時間:約30秒)クイックアタッチスライドシェルフ(許容荷重:45kg) 前後の19”フレーム距離に追従するアジャスタブルメンバ構造を持ち、ツールレスで装着可能なスライドシェルフ。




クイックブランクパネル

サーバー後面より吐き出される排気のラック内還流を防ぎ、機器前面からの冷気吸入効率を支援する19”パネルです。従来のケージナット&ビスでの固定を払拭し、ツールレスファスナーでの装着により、格段に作業性が向上しました。 サイズバリエーションもあり、装着レイアウトに柔軟に対応可能です。またパネル自体は従来どおり金属製ですので、燃焼リスクはありません。
空欄防止 クイックブランクパネル.PAT サイズ豊富な未実装19''領域のエアレーション対策アイテム。



スペシャルアレンジコラボレートソリューションRS/RN SERIES SPECIAL ARRANGE COLLABORATION SOLUTION

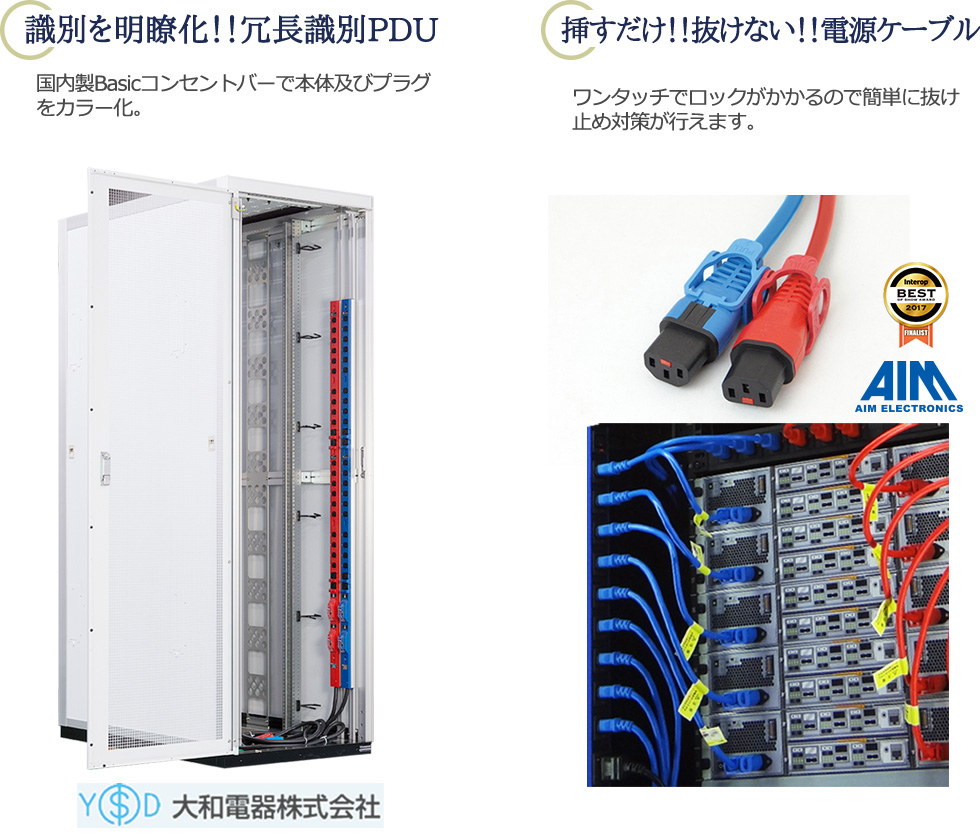

冗長電源

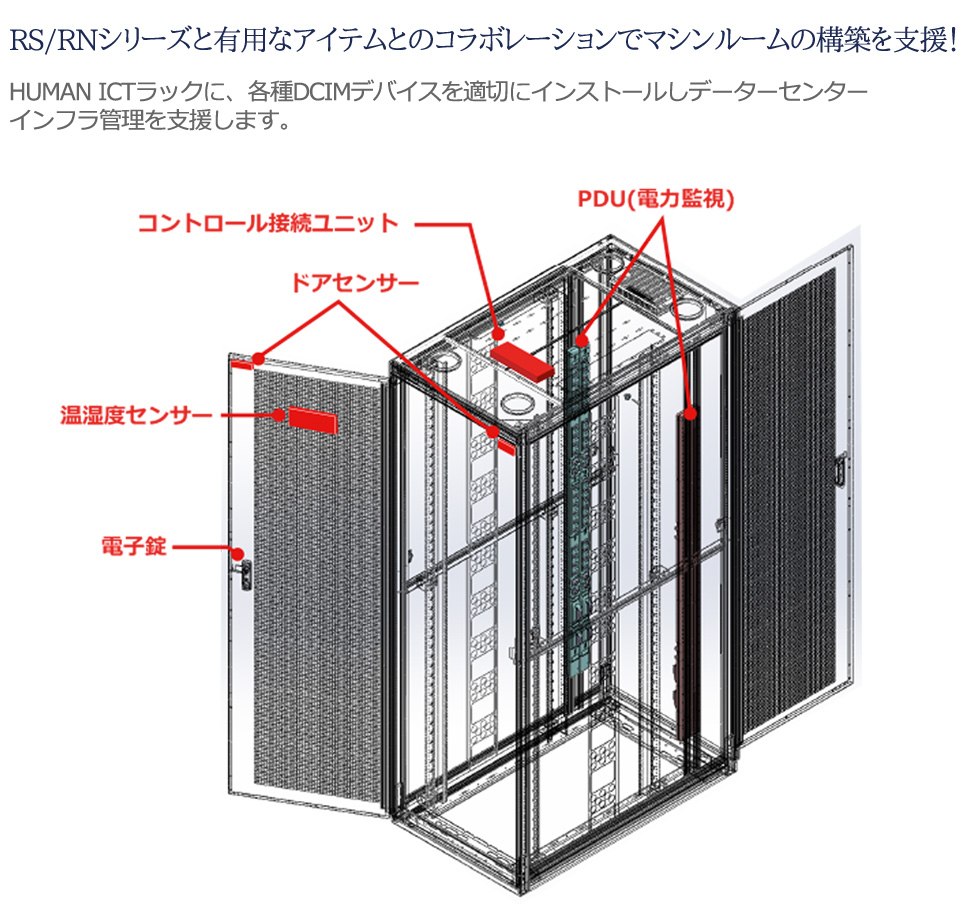

DCIM
