ツールレスシェルフ
わずか30秒のスマートセットアップ

お手持ちの19インチサーバーラックに、
「ツールレスシェルフ」で簡単セットアップ!!


お客様のご要望から生まれた工具入らずのサーバーラック用棚板「ツールレスシェルフ」。より早く、より簡単にをコンセプトに開発されました。
「工具不要でわずか30秒」。
設置の煩わしさから解放された画期的な商品です。設置には「ツールレスシェルフ」さえあれば簡単に行え、常に両手が使える安心仕様。また、各パーツの「ツールレス シェルフ」なら、わずかな時間と最小限の力で、どなたでも楽々、スマートにセットアップできます。

用途・特徴

  • EIA19”規格ケージ穴の4ポスト(フレーム)サーバーラックにツールレスでセットアップできます。
  • 左右のアジャスタブルメンバーが伸縮し、19”フレームの奥行間隔にフィットします。
  • ラック正面からのワンサイド作業で、ラック背面に廻り込む必要はありません。
  • 工具を持つ必要がないので、常に両手で作業出来、セットアップ時の安全も確保できます。
  • セットアップ時に無駄な腕力が不要となるよう、各パーツのデザインや重量にも配慮しました。
  • 塗装は、VOC低減に有効な粉体塗装を採用しています。

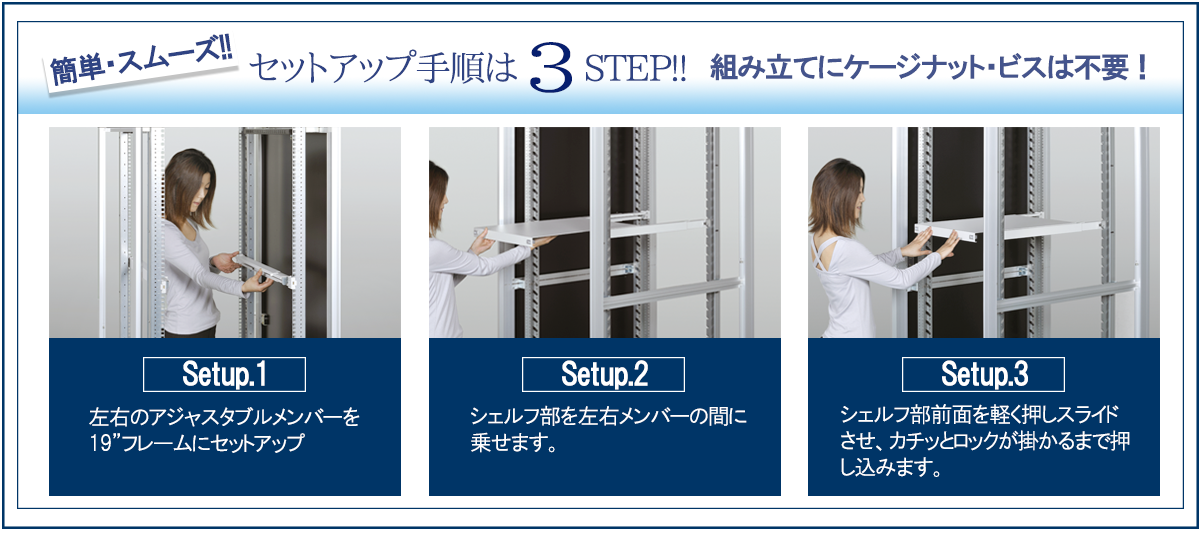

3STEPで簡単セットアップ

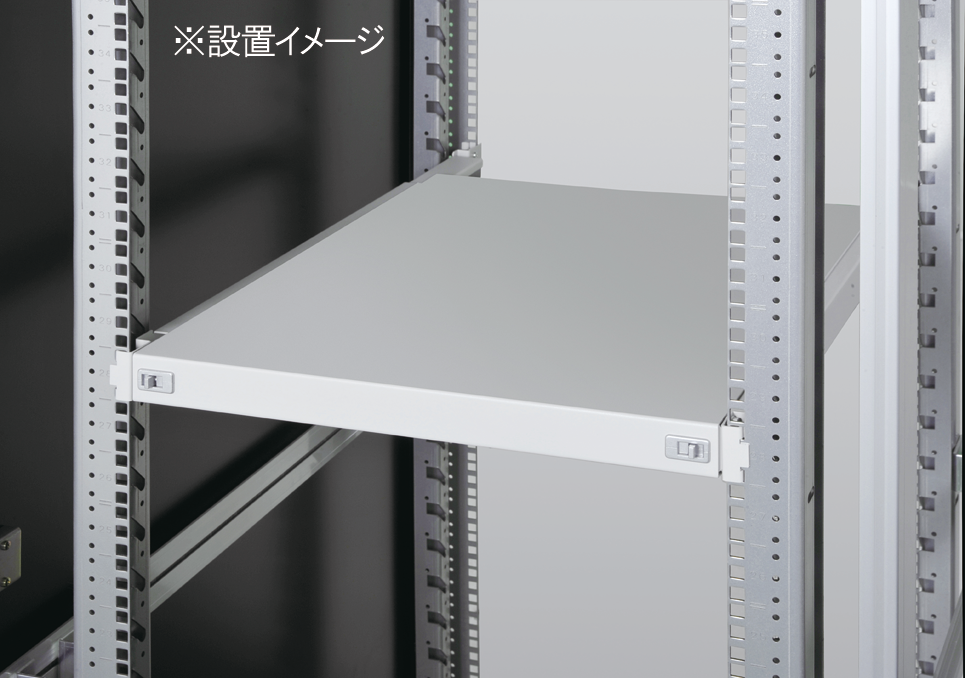

設置イメージ

セットアップ方法を動画で確認

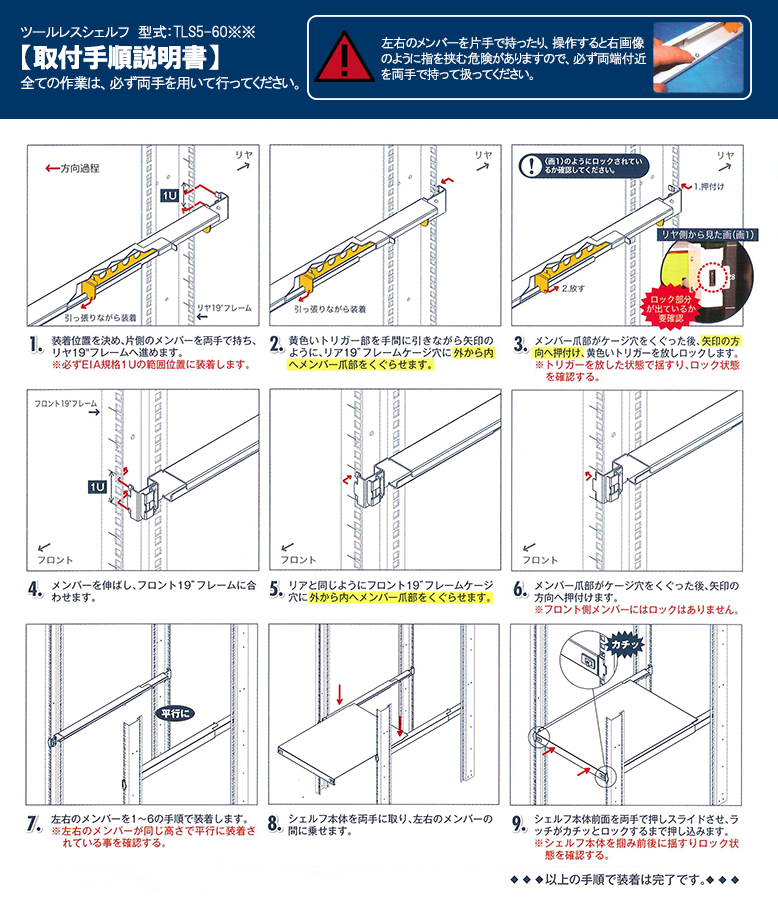

    取付手順書
取り外し手順

【取り外し手順】

◆◆取り外すときは下記手順を参考に行ってください。◆◆
シェルフに機材が搭載されているときは、必ず機材をおろしてから取り外し手順に進んでください。

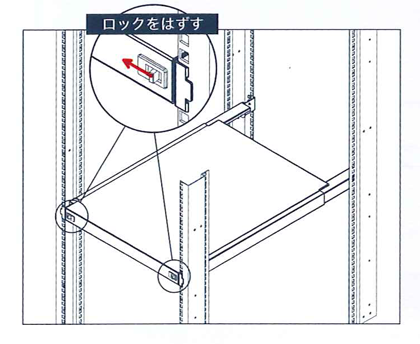

  • シェルフ本体前面の左右のラッチ部レバーを左図のように内側に操作しロック解除します。
  •
  • シェルフ本体を両手で支えながら手前に引き出し、適当な位置で取り外します。
  •
  • 以降は装着手順の逆に倣って作業ししてください。
  •


本製品の構成と名称

本製品の構成と名称

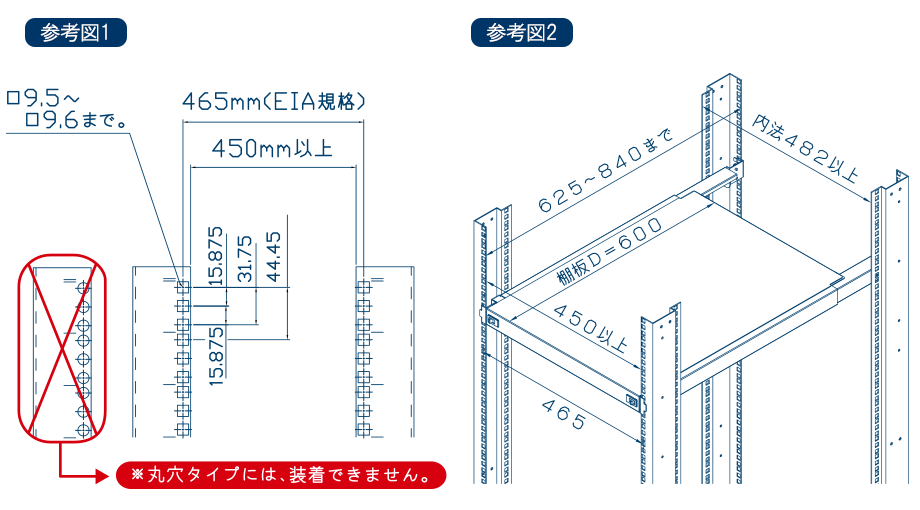

取り付け条件(※必ずご確認ください。)

取り付け条件
  • 19"フレームが【参考図1】のようにEIAユニバーサル規格でゲージナット用各穴であること
  • 19"フレームの寸法関係が【参考図2】を満たしていること
品名記号 カラー サイズ(mm) 許容荷重(kg) 規格 適応19"フレーム
奥行間隔
主要部材質 仕上/処理 自重(kg) 備考
D

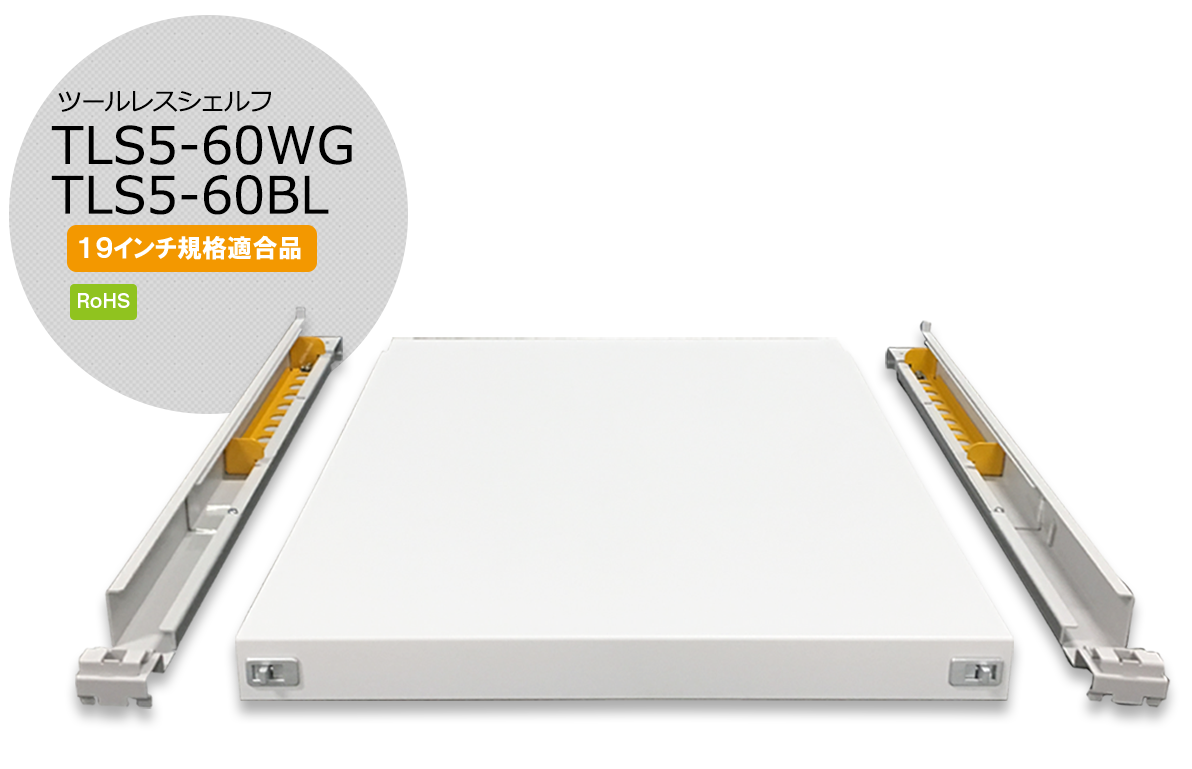

TLS5-60WG ホワイト
グレー
600mm 80kg 19"-1U 625mm~840mm SPCC1.6t 粉体塗装 6.3kg RoHS
対応品
TLS5-60BL ブラック

◎当製品を正しく安全にご使用いただくために、必ずご使用前に取り扱い説明書をよくお読みになり、十分内容を理解した上でご使用ください。
◎取扱手順は「取付手順説明書」に添って適切に装着しご使用ください。

安全上のご注意(警告、注意事項)

【警    告】  この内容の表示欄は「人身事故を伴う重大な障害が想定される」内容を示しています。
【注意喚起】  この内容の表示欄は「主に物的損害が発生する可能性が想定される」内容を示しています。

◎許容荷重80kg以上の機材は搭載しないでください。
◎全ての装着および取り外し作業は、必ず両手を用いてください。
◎機材を搭載した状態で、シェルフ本体前面のラッチを操作しないでください。
◎機材を搭載した状態で、黄色のトリガー(レバー部)を操作しないでください。
◎搭載機器は、ラックマウント固定を推奨します。
◎固定出来ない搭載機材のすべり止めには、市販耐震マットの装備を推奨します。

【保障】
保障期間:納入後から一年間。
保障範囲:保障範囲は、本製品の修理または交換までとし、付随的な障害(事業利益の損失、事業中断、記録内容データの変化や損失など) 及び作業は対象外とさせて頂きます。
免責事項:天災及び事故災害時、誤用及び不適切使用、不適切装着時における障害及び不具合は、責を免れるものとします。
