冗長電源識別200V・100Vコンセントバーシリーズの特長

　
　
  • 業界初!国内製Basicコンセントバーで本体及びプラグをカラー化!!
  • 系統トラブル時に目視による早期状況判断が可能になります。
  • データセンター内の電源冗長系統の統一化や19インチラック内の搭載機器の電源系統の識別化を明瞭化。 各系統別への接続ミスや混乱を軽減できます。
  • プラグも本体ボディと同色化され、設備側電源への接続ミスにも配慮。
  • 口数通し連番でのアウトレットナンバー表示(一部製品を除く)。作業指示明確化を実現。
　
　
  • マシン、機器等実装物との干渉に配慮したスリムボディ
  • 電源管理、運用にフィットするラインナップ
  • 200V、100V共通デザイン
  • ロック機構を差込口（C13）内部に備えるため、各メーカーの汎用プラグを差込むだけで抜止ロックがかかります。
    •      注：c19は従来どおりロッククランプ利用となります。
  • サーキットプロテクタ搭載により、従来比50％以下の厚みを実現したことにより、サーバー機器等の出し入れがスムーズに行えます。
  • 完全電磁式のサーキットプロテクタ採用により、接続機器から排出されるサーバー熱など周囲温度の影響を受けません。
　

冗長電源識別200Vコンセントバーシリーズ

大容量マシン向 C19口 装備 ※30Aタイプ

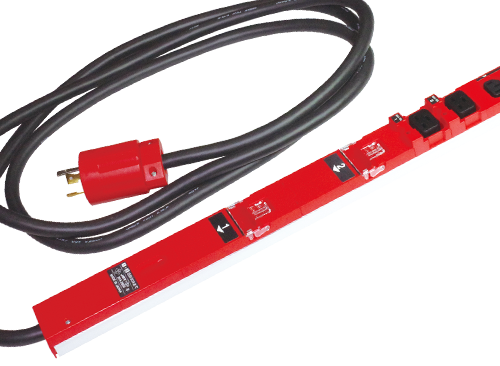

200Vコンセントバー赤

カラー：赤

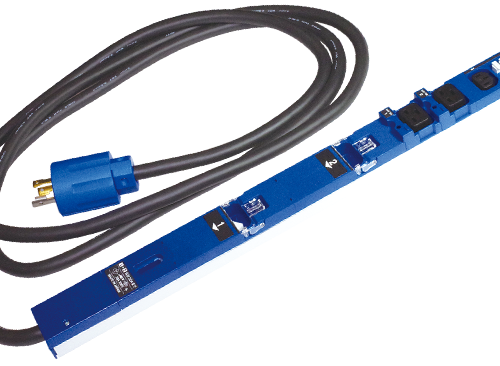

200Vコンセントバー青

カラー：青

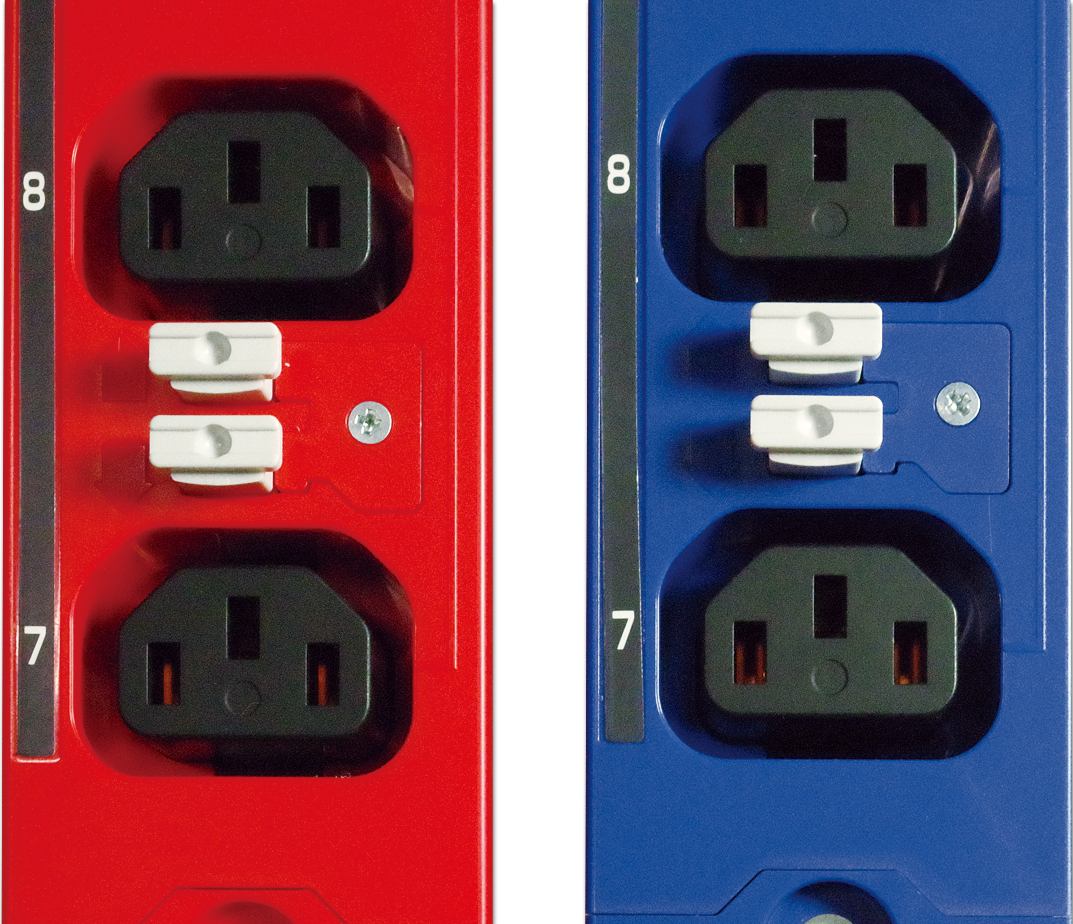

差込口(C13)

熱に強い熱硬化性樹脂を採用。

No.表示(通し連番)

差込口の横にナンバリング表示。

【仕様】(各25本からオーダー受付)

型番 仕様 C19コンセント形状×口数 C13コンセント形状×口数 プラグ ケーブル長
30A HR6493R(赤)-3M 30A(15A 2系統・12口×2)
250V・20Aサーキットプロテクタ×2付		 ×4 ×20 NEMA L6-30 3m
HR6493B(青)-3M
HR6497R(赤)-3M 30A(15A 2系統・6口+4口)
250V・20Aサーキットプロテクタ×2付		 ×2 ×8 NEMA L6-30 3m
HR6497B(青)-3M
20A HR6315R(赤)-3M 20A 250V ×6 NEMA L6-20 3m
HR6315B(青)-3M

【オプション品】

型番 品名 仕様 数量
HCD-86AS 抜け止めロッククランプ
 C19 アウトレット用
 6個/袋

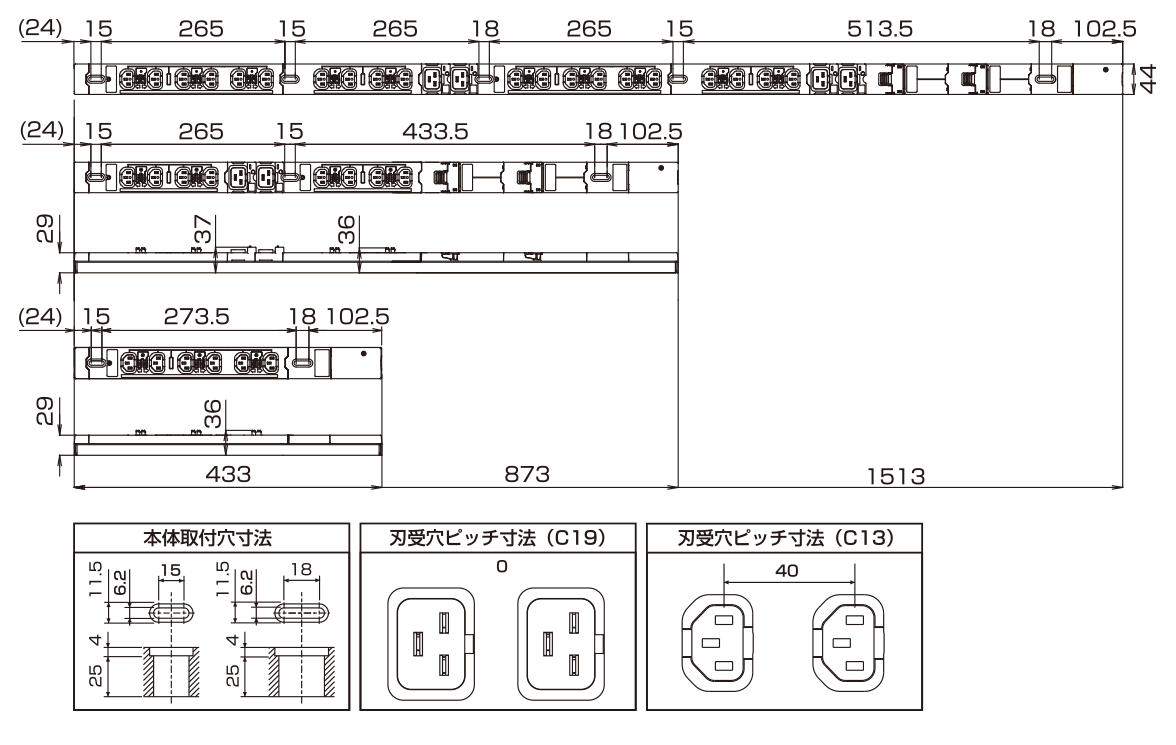

【寸法】

200v図面
　

冗長電源識別100Vコンセントバーシリーズ

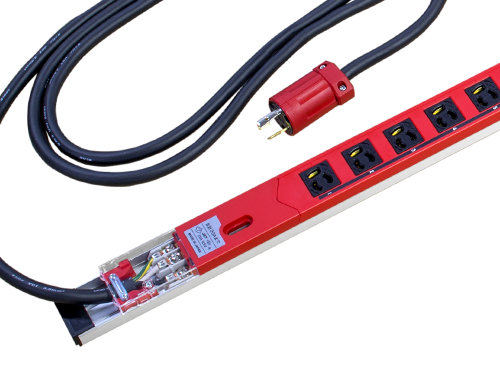

カラー：赤

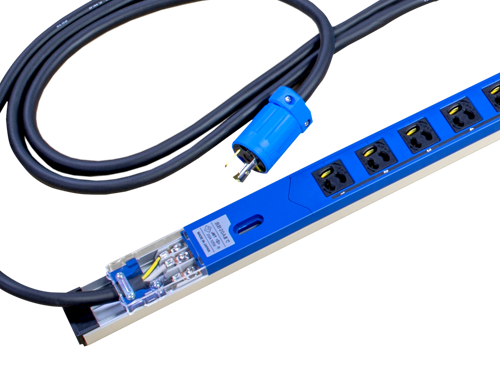

カラー：青

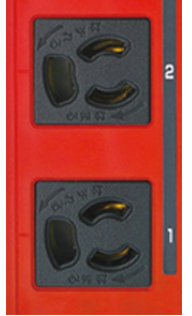

差込口(ツイストロック式)

熱に強い熱硬化性樹脂を採用。

No.表示(通し連番)

差込口の横にナンバリング表示。

抜止式差込口

接続したプラグを回転させることで抜け止めになり、不意の力によるプラグ抜けを予防します。

【仕様】(各25本からオーダー受付)

型番 仕様 コンセント形状×口数 プラグ ケーブル長
30A HR6177R(赤)-3M 30A(15A 2系統・12口×2)
125V・15Aサーキットプロテクタ×2付		 ×24 NEMA L5-30 3m
HR6177B(青)-3M
HR6181R(赤)-3M 30A(15A 2系統・6口×2)
125V・15Aサーキットプロテクタ×2付		 ×12 NEMA L5-30 3m
HR6181B(青)-3M
20A HR6010R(赤)-3M 20A 125V ×6 NEMA L5-20 3m
HR6010B(青)-3M

【寸法】

100v図面 仕様
