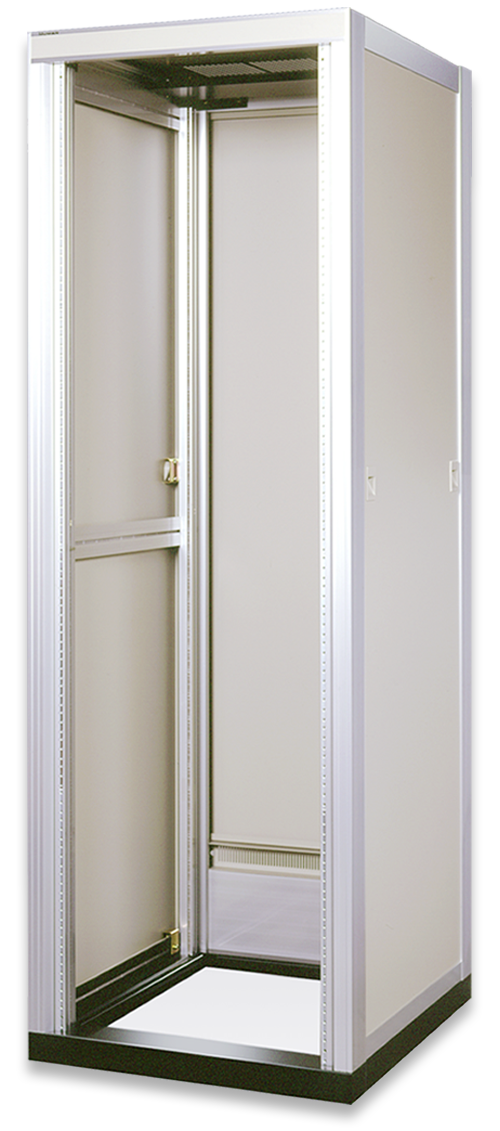

キャビネットラック
外装仕様を使用用途に合わせてカスタマイズが可能です。
各種広範囲な分野で使用される電子機器の、JIS,EIA規格標準アルミキャビネットラックです。(19インチラック、24インチラック)
※バリエーション、外装オプションの詳細は、製品カタログをダウンロードください。

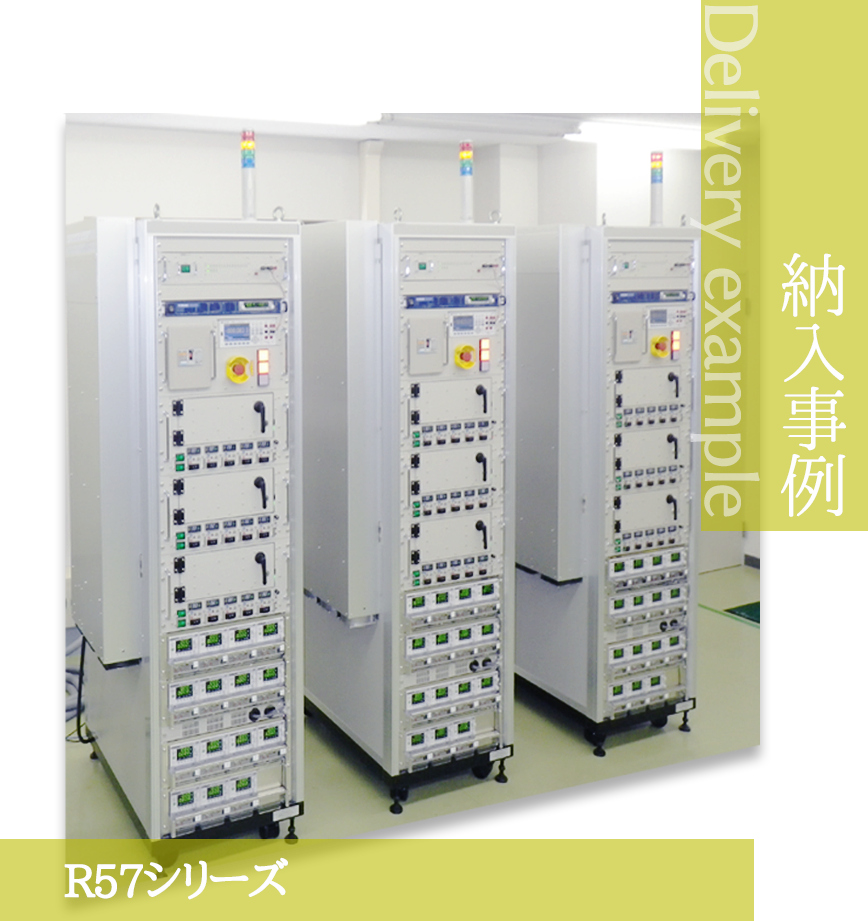

R57シリーズ
外形幅570mmの収容性、強度に優れた19インチラック
R70シリーズ
外形幅697mmのパソコン収納、FAラックに適した多用途ワイドタイプの24インチキャビネットラック

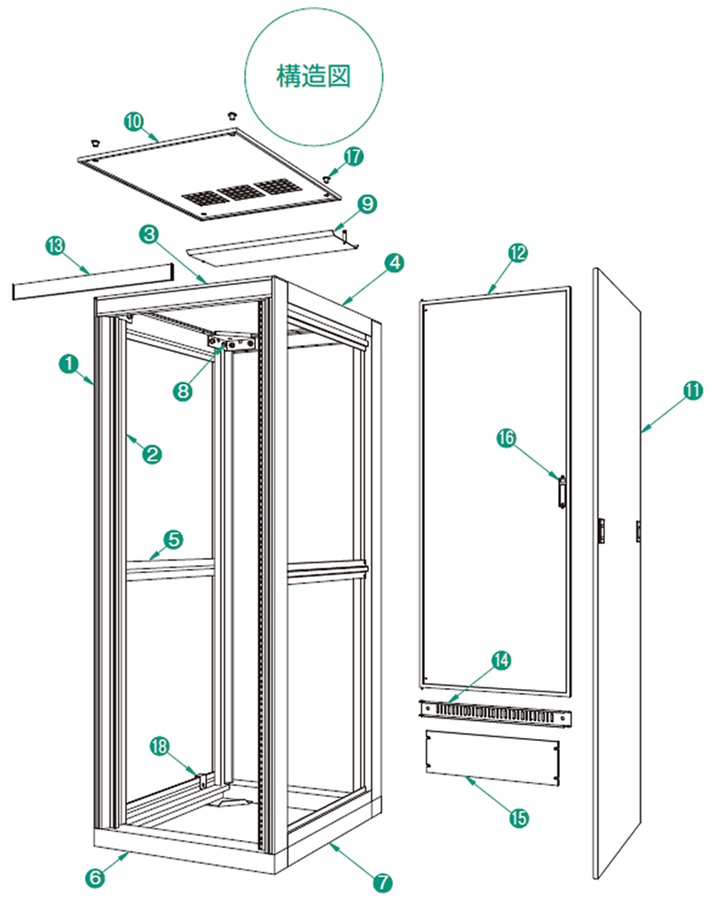

| 順番 | 名称 | 個数 | 材質 | 処理/色 |
|---|---|---|---|---|
| ① | フレーム | 4 | A6063S T5 | アルマイトクリアー |
| ② | マウントフレーム | 4 | A6063S T5 | アルマイトクリアー |
| ③ | TWフレーム | 2 | A6063S T5 | アルマイトクリアー |
| ④ | TDフレーム | 2 | A6063S T5 | アルマイトクリアー |
| ⑤ | サイドフレーム | 2 | A6063S T5 | アルマイトクリアー |
| ⑥ | ベース | 2 | SPCC t2.9&t1.2 | 黒半艶塗装 |
| ⑦ | Bフレーム | 2 | A6063S | 黒アルマイト |
| ⑧ | コーナーピース | 4 | SPCC t2.9 | 三価メッキ |
| ⑨ | ダストプレート | 1 | SPCC t1.0 | 黒半艶塗装 |
| ⑩ | トッププレート | 1 | SPCC t1.0 | Y:アイボリー(5Y7/1) B:ライトブルー(2.5PB5/8.5) |
| ⑪ | サイドプレート | 2 | ||
| ⑫ | リアドア | 1 | ||
| ⑬ | ネームプレート | 2 | ||
| ⑭ | スリットチャンネル | 1 | ||
| ⑮ | コネクターパネル | 1 | AL t3.0 | アルマイトクリアー |
| ⑯ | ドアハンドル | 1 | 亜鉛合金 | クロムメッキ |
| ⑰ | メイクボルト | 4 | 亜鉛合金 | クロムメッキ |
| ⑱ | サイドプレート固定金具 | 2 | SPCC t2.0 | 三価メッキ |
