200V・100V
コンセントバー
- ペグ固定タイプ -
200V・100V
コンセントバー
- ペグ固定タイプ -

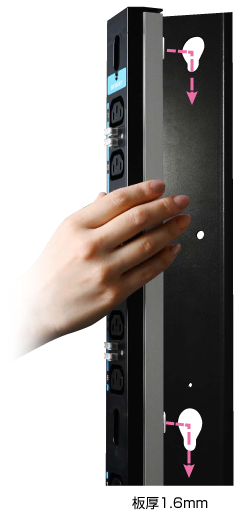

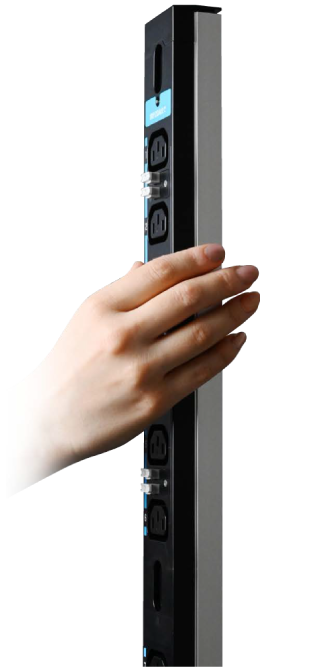

工具を一切使わずにラックに取付完了。
海外では主流の「ペグ固定タイプ」が
日本で初めて製品化されました。

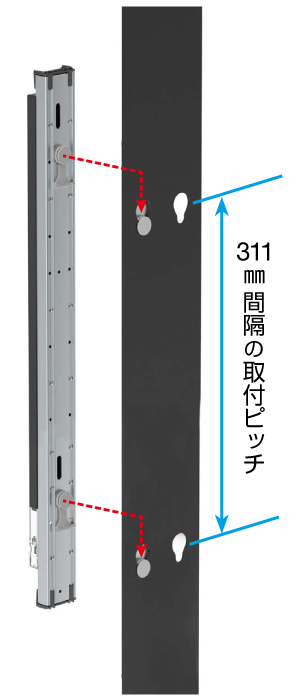

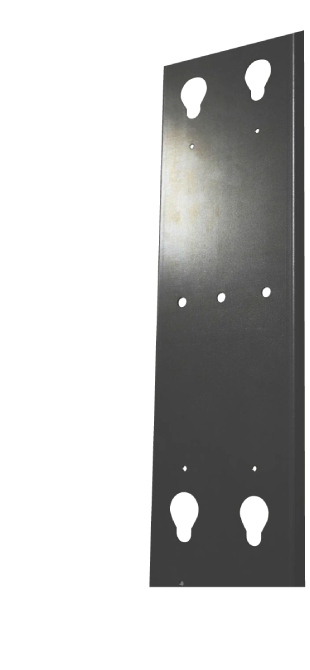

ラックのダルマ穴に引っかけるだけで設置完了。
板厚1.6mmの設計で、グッと穴に入り込んでしっかり固定されます。
まずはこちらの動画をご覧ください。

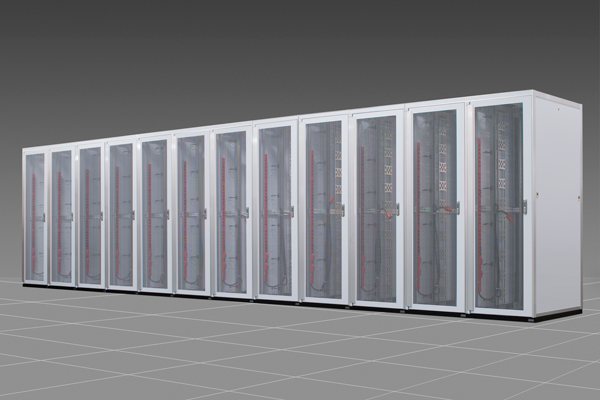

※当社製ICTラック RS/RNシリーズのPDUホルダーに装着できます。
特長1
本製品取付には、ラック側にペグ取付穴を施したホルダー金具の装備が必須となります。
特長2

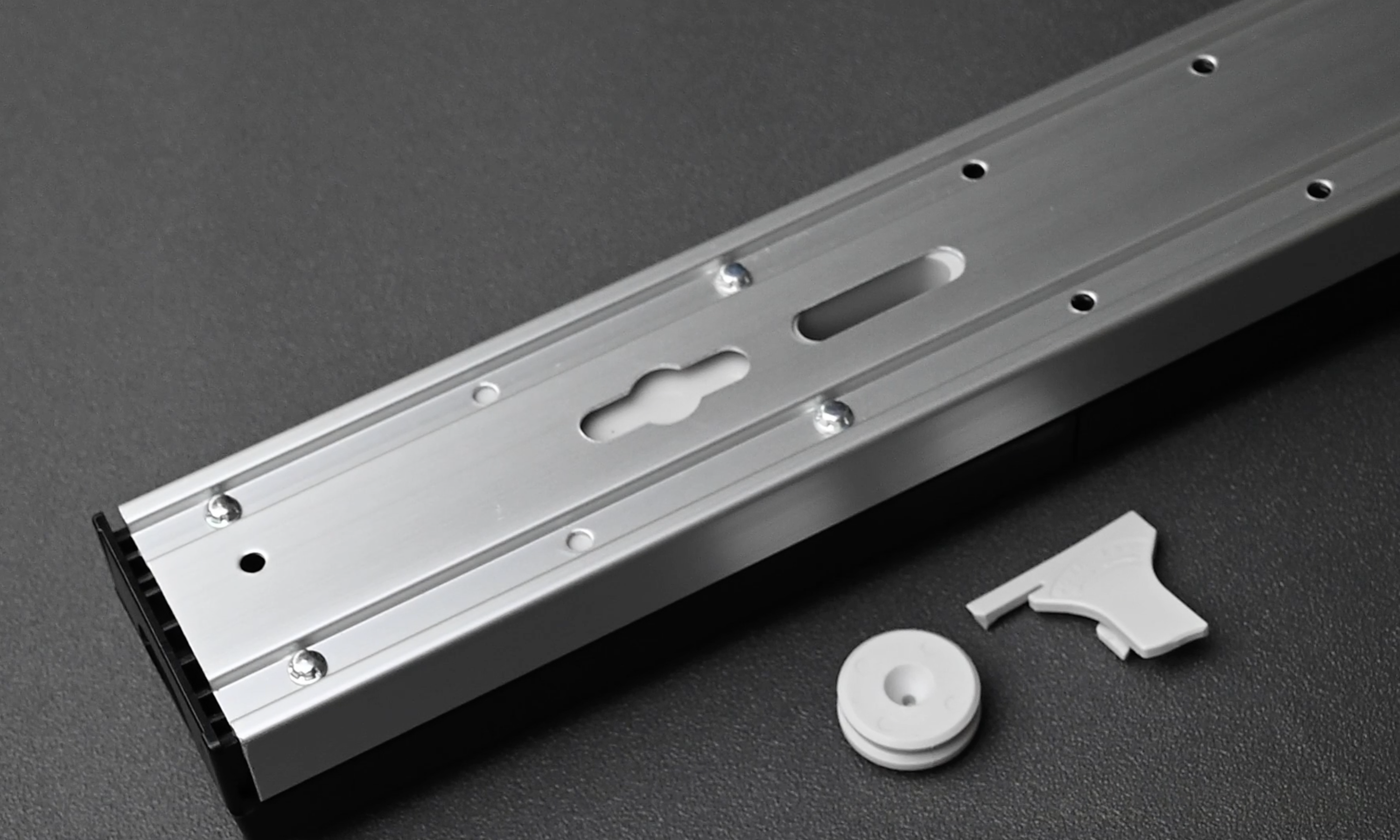

さらに、ペグ自体も工具無で取り外しができ、ビス止め式PDUとしてリユース可能です。
特長3
特長4
| 品番 | 定格 | CP | C19コンセント形状×口数 | C13コンセント形状×口数 | プラグ | ケーブル |
|---|---|---|---|---|---|---|
| HR6582-3M | 30A 250V | 20A CP×2 |
 ×4
|
 ×20（ロック機能付）
|
NEMA L6-30 | VCT5.5㎟ 3m |
| HR6567-3M |
× 8（ロック機能付）
|
|||||
| HR6566-3M | - |
×24（ロック機能付）
|
||||
| HR6212-3M |
×12（ロック機能付）
|
| HR6582-3M | 30A |
|
| HR6581-3M | 30A |
|
| HR6567-3M | 30A |
|
| HR6566-3M | 30A |
| 品番 | 定格 | CP | コンセント形状×口数 | プラグ | ケーブル |
|---|---|---|---|---|---|
| HR6189-3M | 30A 125V | 20A CP×2 |  ×24 |
NEMA L5-30 | VCT5.5㎟ 3m |
| HR6188-3M | ×12 |
||||
| HR6018-3M | 20A 125V | - | ×24 |
NEMA L5-20 | VCT3.5㎟ 3m |
| HR6017-3M | ×12 |
||||
| HR6212-3M | 15A 125V | ×24 |
平刃型接地付プラグ | VCT2.0㎟ 3m | |
| HR6211-3M | ×12 |
| HR6189-3M | 30A |
 |
| HR6188-3M | 30A |
 |
| HR6018-3M | 20A |
|
| HR6017-3M | 15A |
|
| HR6212-3M | 20A |
|
| HR6211-3M | 15A |
| 30A 対応 | 20A 対応 | 15A 対応 | |
|---|---|---|---|
| 適用電線 | VCT5.5 mm²(3 心) | VCT5.5 mm²(3 心) | VCT3.5 mm²(3 心) |
| 適合圧着端子 | 丸型圧着端子 R5.5-5 (JIS C2805 相当品) | 丸型圧着端子 R2-5(JIS C2805 相当品) | |
| 使用環境条件 |
●周囲温度:-5°C~ 40°C(但し、24 時間の平均値が
35°Cを超えないものとする) ●周囲湿度:85%以下(氷結、結露不可) ●標 高:2,000m 以下 ●雰 囲 気:過度の水蒸気、油蒸気、煙、じんあい、腐食性ガスなどが存在しないこと。また、異常な振動、衝撃を受けない状態。 |
||
