一般市販の各種モニターが収納可能な設計で、コンパクトで操作性に優れたTFT液晶モニターユニットです。
詳細はTFT液晶モニター適合リストを参照してください。
御注文の際は収納されるTFTモニターの型式をご指定下さい。



- ジャストフィットキーボード HK-9000 販売終了のお知らせ(PDF) -

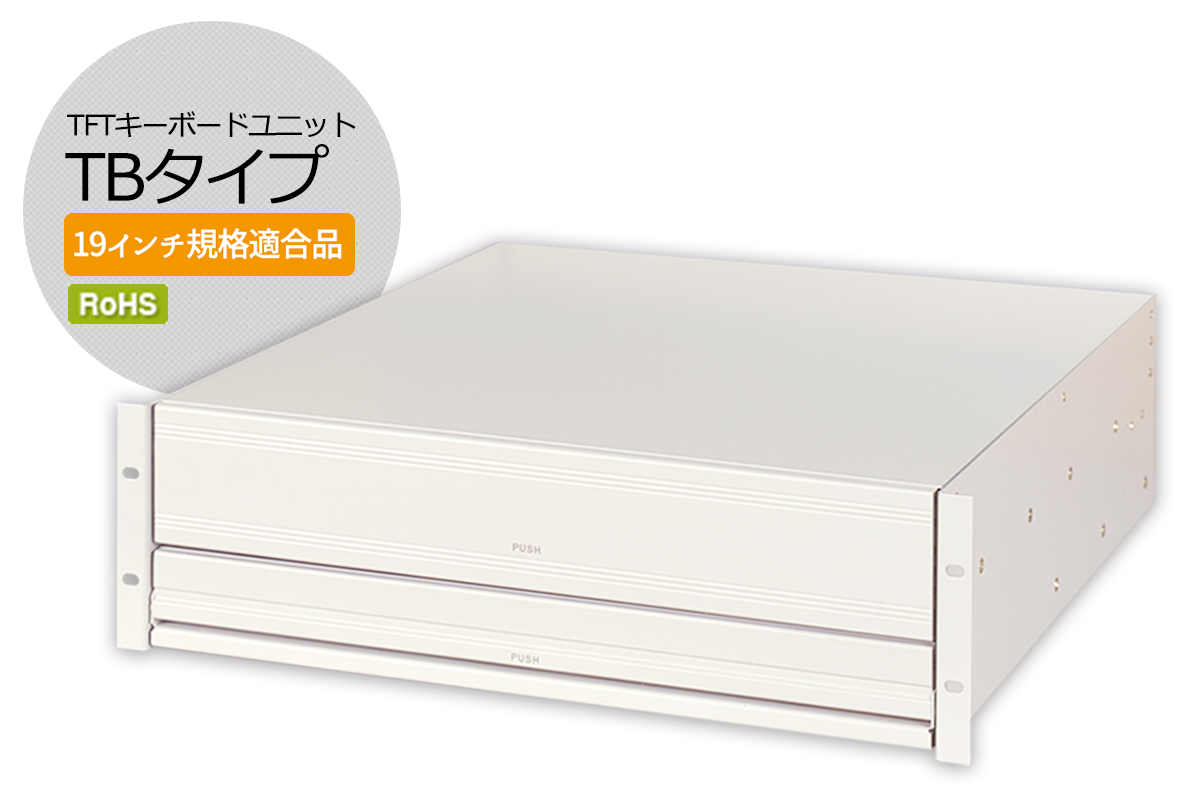

   TFTユニット TBタイプ収納イメージ
標準仕様

【TBE-3U/TBJ-3H】

19インチラックマウントタイプで、前面パネルを押すとトレイが前へ出てきます。
マウステーブルは右に引き出せる仕様です。
JIS 194mm(3H)、EIA 133mm(3U)とコンパクトながらキーボード収納とマウステーブルを内蔵した機能性と操作性に富んだTFTユニットです。

ダブルヒンジ仕様
【TBE-3UW/TBJ-3HW】

17インチ以上のモニターやタッチパネルモニターなどで重量のあるモニター用に、標準で左右1組のヒンジを、追加で左右2組にして補強したW(ダブル)ヒンジ仕様です。
(3.5Kg以上のモニターは必須となります)

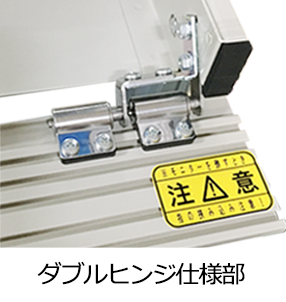

TFTユニット TBタイプダブルヒンジ仕様部分の拡大イメージ
TFTユニット TBタイプ設置イメージ
TFTユニット TBタイプの仕様図ダウンロードはこちらから

品名記号 外形寸法(mm) 材質 処理 自重(kg) 摘要 構成
H W D
TBE-3U 132.6 482.6 485 本体:SPCCt1.0&t1.6
フロントパネル部:A6063S
5Y7/1 塗装
(アイボリー色)
14.5 EIA 規格ラック(D550以上) ※標準取付ブラケット付
TBJ-3H 149 480 14.6 JIS 規格ラック(D550以上)
※1 ディスプレイは推奨機種の取付をお勧めします。
※2 マウステーブルについて
・標準のTBタイプのマウステーブルは右に引き出し仕様ですが、右軸のドアラックの場合、右方向には引き出せない場合があります。
(マウステーブル手前出し仕様のTBFタイプを推奨しております。)
・標準のTBタイプのマウステーブルはパネルマウント部がラック前面より135mm以上奥にある場合(ディープマウント仕様)左右に引き出せなくなります。
 (マウステーブル手前出し仕様のTBFタイプを推奨しております。)
※製品はユニットのみです。画面のキーボード、マウス、モニター、ノートPCは、製品(TFTユニット)には含まれておりません。

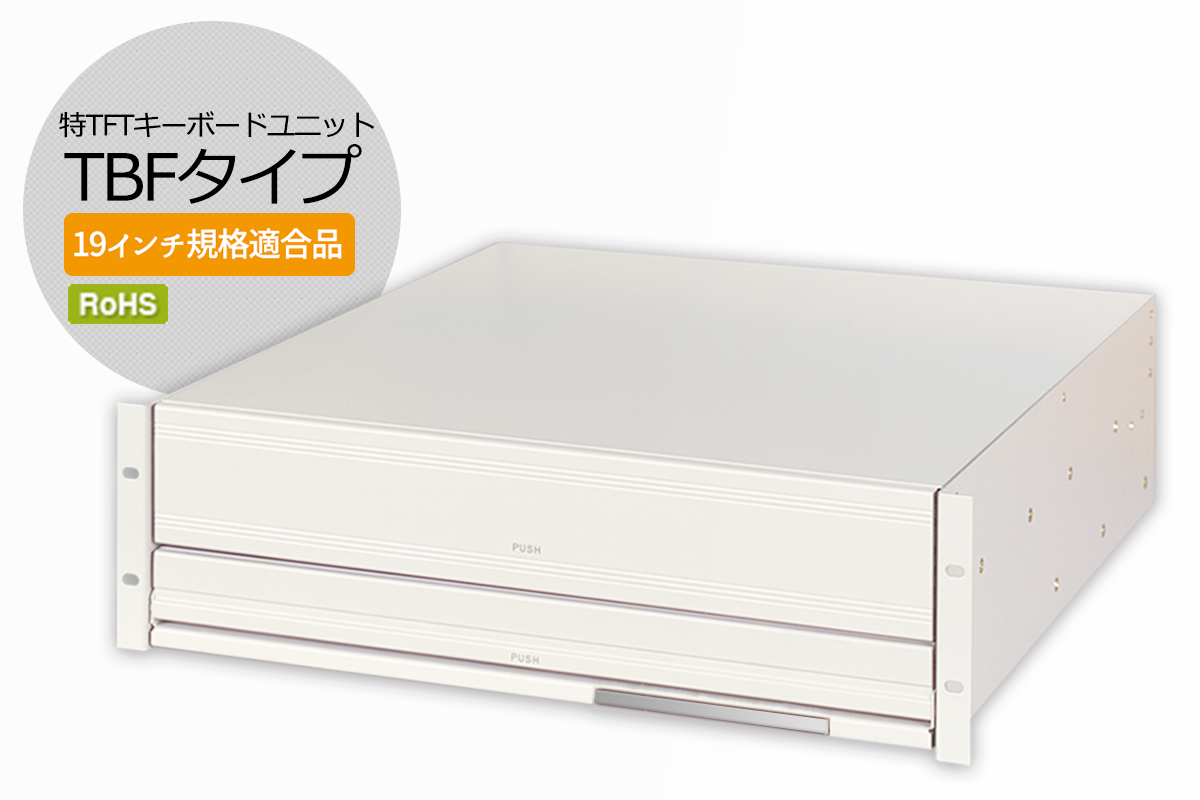

   TFTユニット TBFタイプ収納イメージ
標準仕様

【TBE-3UF/TBJ-3HF】

19インチラックマウントタイプで、前面パネルを押すとトレイが前へ出てきます。
マウステーブルは手前に引き出せる仕様です。
JIS 194mm(3H)、EIA 133mm(3U)とコンパクトながらキーボード収納とマウステーブルを内蔵した機能性と操作性に富んだTFTユニットです。

ダブルヒンジ仕様
【TBE-3UFW/TBJ-3HFW】

17インチ以上のモニターやタッチパネルモニターなどで重量のあるモニター用に、標準で左右1組のヒンジを、追加で左右2組にして補強したW(ダブル)ヒンジ仕様です。
(3.5Kg以上のモニターは必須となります)

TFTユニット TBFタイプダブルヒンジ仕様部分の拡大イメージ
TFTユニット TBFタイプ設置イメージ
TFTユニット TBFタイプの仕様図ダウンロードはこちらから

品名記号 外形寸法(mm) 材質 処理 自重(kg) 摘要 構成
H W D
TBE-3UF 132.6 482.6 485 本体:SPCCt1.0&t1.6
フロントパネル部:A6063S
5Y7/1 塗装
(アイボリー色)
14.5 EIA 規格ラック(D550以上) ※標準取付ブラケット付
TBJ-3HF 149 480 14.6 JIS 規格ラック(D550以上)
※1 ディスプレイは推奨機種の取付をお勧めします。
※製品はユニットのみです。画面のキーボード、マウス、モニター、ノートPCは、製品(TFTユニット)には含まれておりません。

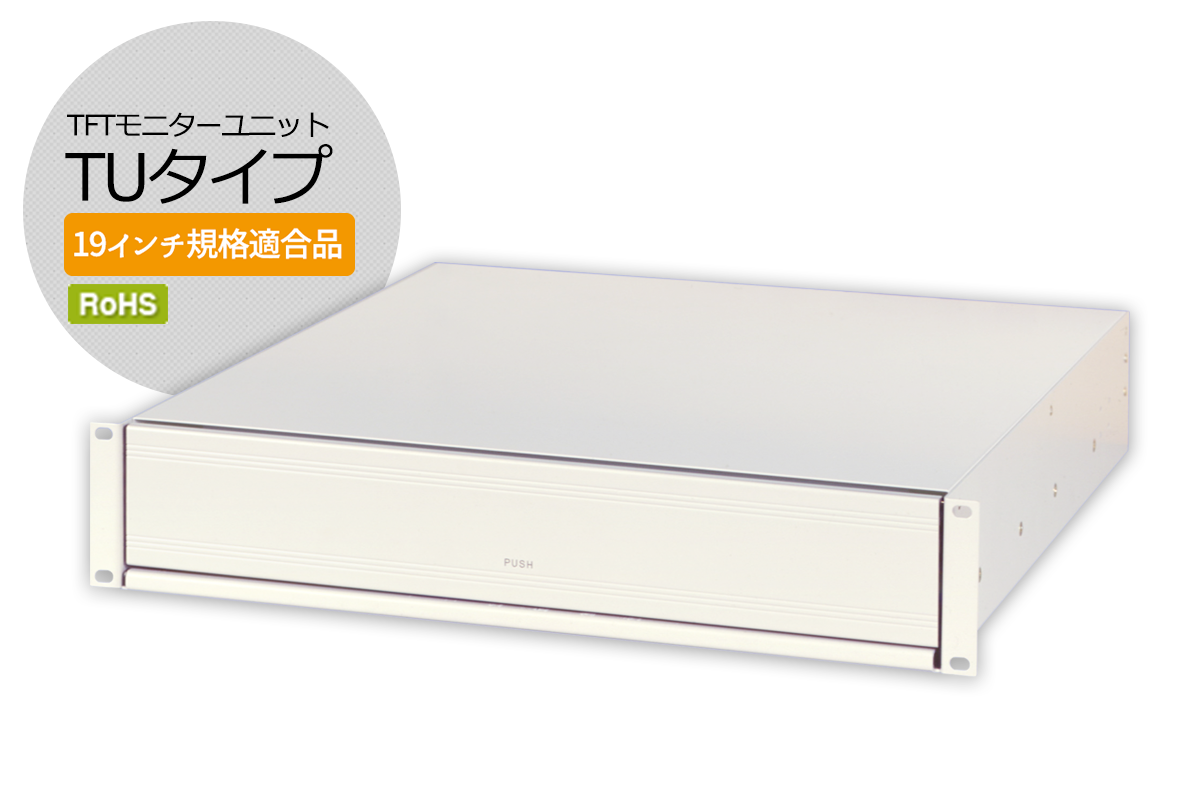

   TFTユニット TUタイプ収納イメージ

標準仕様

【TUE-2U/TUJ-2H】

19インチラックマウントタイプで、前面パネルを押すとトレイが前へ出てきます。
JIS 99mm(2H)、EIA 88mm(2U)とコンパクトで操作もワンタッチです。

ダブルヒンジ仕様
【TUE-2UW/TUJ-2HW】

17インチ以上のモニターやタッチパネルモニターなどで重量のあるモニター用に、標準で左右1組のヒンジを、追加で左右2組にして補強したW(ダブル)ヒンジ仕様です。
(3.5Kg以上のモニターは必須となります)

TFTユニット TUタイプダブルヒンジ仕様部分の拡大イメージ
TFTユニット TUタイプ設置イメージ
TFTユニット TUタイプの仕様図ダウンロードはこちらから

品名記号 外形寸法(mm) 材質 処理 自重(kg) 摘要 構成
H W D
TUE-2U 88 482.6 485 本体:SPCCt1.0&t1.6
フロントパネル部:A6063S
5Y7/1 塗装
(アイボリー色)
8.8 EIA 規格ラック(D550以上) ※標準取付ブラケット付
TUJ-2H 99 480 9.1 JIS 規格ラック(D550以上)
※1 ディスプレイは推奨機種の取付をお勧めします。
※製品はユニットのみです。画面のキーボード、マウス、モニター、ノートPCは、製品(TFTユニット)には含まれておりません。

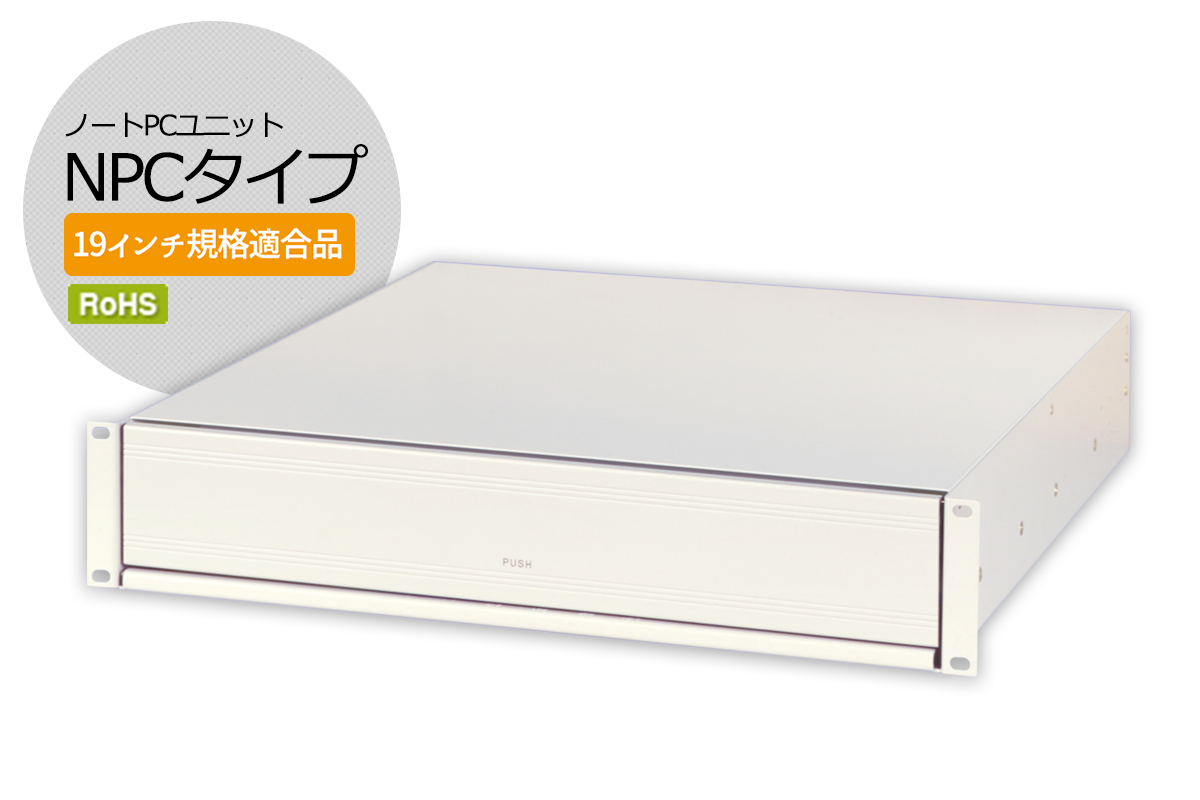

   TFTユニット NPCタイプ収納イメージ

標準仕様

【NPCE-2U/NPCJ-2H】

19インチラックマウントタイプで、前面パネルを押すとトレイが前へ出てきます。
JIS 99mm(2H)、EIA 88mm(2U)でTUタイプをベースにアームレストとマウステーブル機能を追加した製品です。収納時の外観はTUタイプと同様です。

TFTユニット NPCタイプ設置イメージ
TFTユニット NPCタイプの仕様図ダウンロードはこちらから

品名記号 外形寸法(mm) 材質 処理 自重(kg) 摘要 構成
H
(パネル部)
W D
NPCE-2U 88 482.6 485 本体:SPCCt1.0&t1.6
フロントパネル部:A6063S
5Y7/1 塗装
(アイボリー色)
11.8 EIA 規格ラック用 ※標準取付ブラケット付
NPCJ-2H 99 480 12.1 JIS 規格ラック用
※製品はユニットのみです。画面のキーボード、マウス、モニター、ノートPCは、製品(TFTユニット)には含まれておりません。
