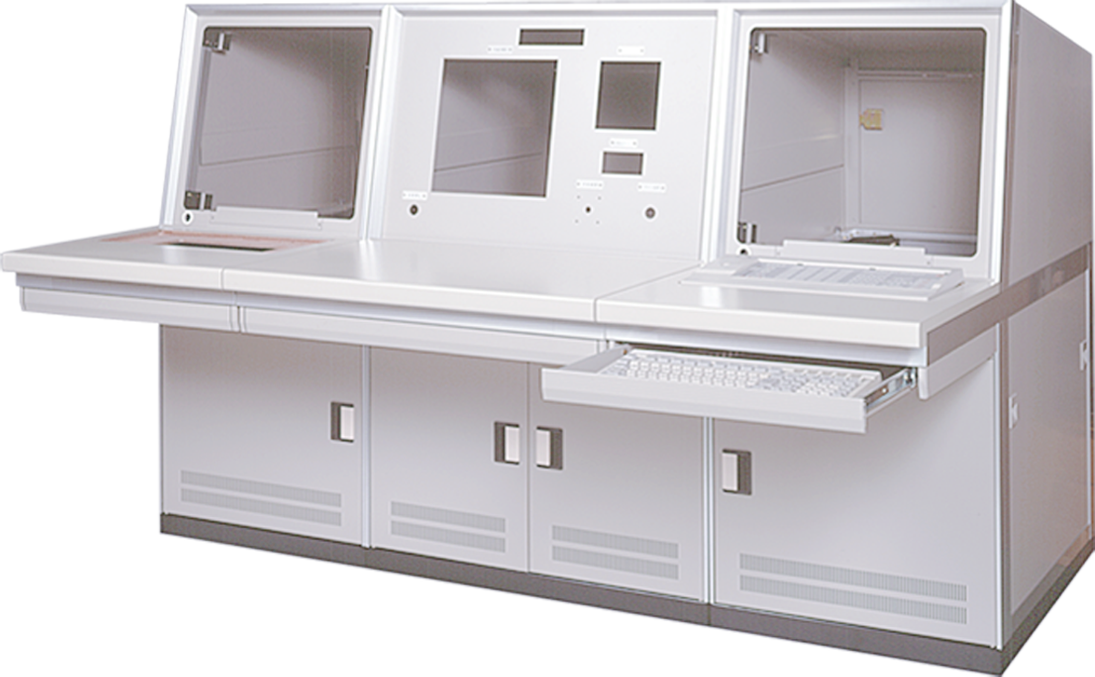

コンソールデスク
デスクラック
■袖側は19インチキャビネットラック（19インチラック）になっており、キャスターを標準装備してます。
■デスクテーブルには、蓋が開閉できる配線用穴を設けており、ケーブル配線処理が容易です。
■EIA RS－310－D/JIS 6010 準拠です。
■本体色は、アイボリーとライトブルーの2色展開でご用意してます。
■上にモニターの固定する、モニター取付フレームの取付など、ご利用環境に適したカスタマイズが可能です。
| 照番 | 名称 | 個数 | 材質 | 処理/色 | 備考 |
|---|---|---|---|---|---|
1 |
テーブル | 1 | べニア合板 | メラミン化粧板貼り | T=25~26 |
2 |
配線孔キャップ | 2(3) | ABS | アイボリー | ※DWタイプは3個 |
3 |
テーブル受けバー | 1 | ALFB | 本体色装飾(アイボリー/ライトブルー) | ※DWタイプは無し |
4 |
足側Hフレーム | 2 | A6063ST5 | アルマイトクリアー | ※DWタイプは無し |
5 |
フットバー | 1 | ALFB | 黒色装飾 | ※DWタイプは無し |
6 |
足掛けフレーム | 1 | A6063ST5 | 黒アルマイト | |
7 |
ケーブルトレイ | 1 | SPCC t2.0 | 本体色塗装(アイボリー/ライトブルー) | |
8 |
19インチラック部 | 1(2) | A6063ST5&SPPCC他 | アルマイトクリアー/本体色塗装 | 3頁 構造図参照 |
9 |
キャスター | 6(8) | ナイロン&SS41 | ø6.0ナイロン車輪 | XXXXX |
10 |
サイドプレート | 2(4) | SPCC t1.0 | 本体色塗装(アイボリー/ライトブルー) | ※中央側/通線用加工有 |
11 |
リアドア | 1(2) | SPCC t1.0 | 本体色塗装（アイボリー/ライトブルー） | ※ファン後付対応スリット加工 |
12 |
スリットチャンネル | 1(2) | SPCC t1.0 | 本体色塗装（アイボリー/ライトブルー） | |
13 |
コネクターパネル | 1(2) | A6063ST5 | アルマイトクリアー |
※個数の()内はDWタイプとなります。
※外観仕様図、特注オプションの詳細は、「製品カタログ」をダウンロードください。

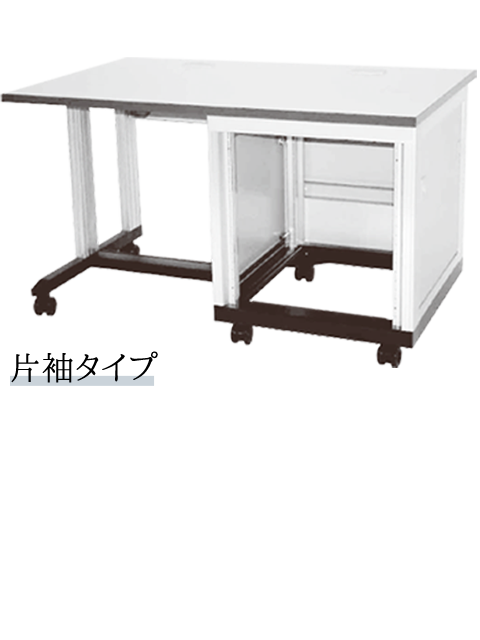

片袖タイプ
| 品名記号 | 外形寸法(mm) | キャビネット奥行(mm) | パネル有効高さ(パネル数) | 自重(kg) | ||
|---|---|---|---|---|---|---|
| W(全幅) | H(全高) | D(奥行) | ||||
| DS12 E-05-65 / YorB | 1200 | 700 | 750 | 650 | 500(EIA 11U) | 57.7 |
| DS12 J-05-65 / YorB | 500(JIS 10H) | |||||

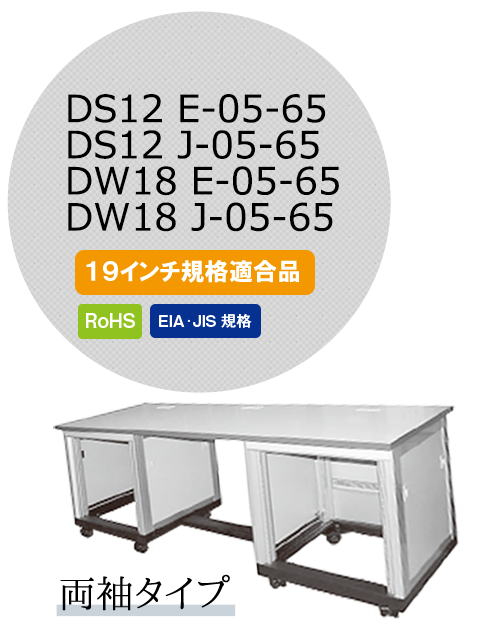

両袖タイプ
| 品名記号 | 外形寸法(mm) | キャビネット奥行(mm) | パネル有効高さ(パネル数) | 自重(kg) | ||
|---|---|---|---|---|---|---|
| W(全幅) | H(全高) | D(奥行) | ||||
| DW18 E-05-65 / YorB | 1800 | 700 | 750 | 650 | 500(EIA 11U) | 89.8 |
| DW18 J-05-65 / YorB | 500(JIS 10H) | |||||
